Пенетрометр грунтовый ПСГ-МГ4

_____________________________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

1.4 Устройство и принцип работы

1.4.1 Конструктивно пенетрометр состоит из тензометрического силоизмерительного

устройства (ТСУ), представляющего собой тензометрический датчик силы, удлинительных

штанг, рабочих наконечников и электронного блока с жидкокристаллическим дисплеем, который

закрепляется на ТСУ и соединяется с ним кабелем через соединительный разъем.

Принцип действия пенетрометра заключается в преобразовании деформации упругого

элемента тензометрического датчика силы, вызванной действием приложенной силы, в

электрический сигнал. Электрический сигнал регистрируется электронным блоком,

обрабатывается, и результаты измерений в единицах силы отображаются на дисплее.

Удельное сопротивление пенетрации определяется как отношение силы, действующей на

наконечник, к площади наконечника.

На основе корреляционной зависимости между удельным сопротивлением пенетрации и

механическими свойствами грунта определяются характеристики грунтов: угол внутреннего тре-

ния; удельное сцепление; модуль упругости, а так же плотность для песчаных грунтов.

1.4.2 На лицевой панели электронного блока размещен ЖК дисплей и клавиатура,

состоящая из пяти клавиш (рисунок 1.2).

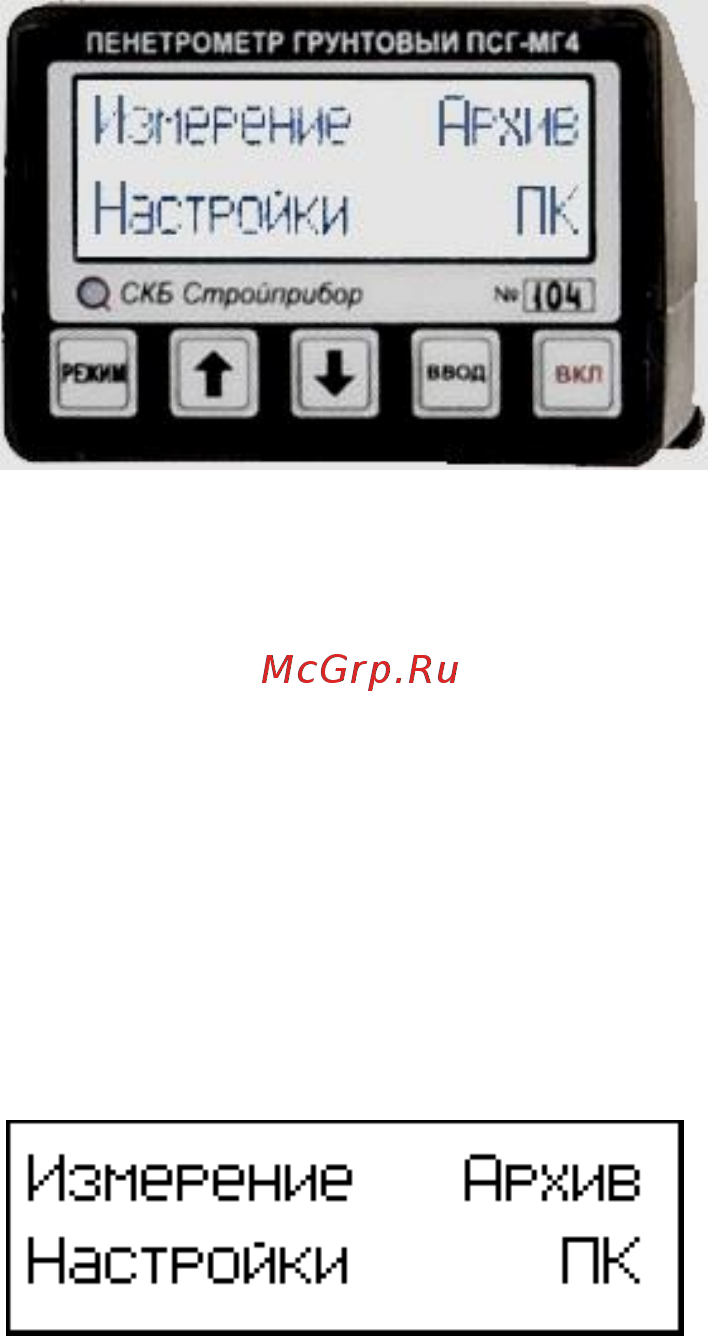

Рисунок 1.2 – Внешний вид электронного блока ПСГ-МГ4

На задней панели электронного блока расположено гнездо соединительного разъема для

подключения ТСУ. На боковой панели электронного блока расположено гнездо разъема

mini-USB для подключения кабеля передачи данных в ПК.

1.4.3 Режимы работы пенетрометра ПСГ-МГ4

1.4.3.1 Пенетрометр обеспечивает четыре основных режима работы, выбор которых

осуществляется в меню электронного блока (экран 1). Для входа в меню необходимо нажать

клавишу РЕЖИМ, дисплей принимает вид:

(1)

1.4.3.2 В режим «Измерение» пенетрометр устанавливается при включении питания, кла-

виша ВКЛ. Режим «Измерение» содержит пять рабочих режимов: режим «К»; режим «Е»;

режим «»; режим «(P)»; режим «P

».

Режим «P

» является вспомогательным и служит для определения максимального удельного

сопротивления пенетрации (P

max

) данного типа грунта. Полученное значение P

max

применяется для

определения характеристик грунта в режиме «К».
