1. Установите монтажную коробку в стену в соответствии с рекомендациями её

изготовителя. Рекомендуется использовать повсеместно распространенную уста-

новочную коробку для розеток и выключателей с расстоянием между отверсти-

ями крепления 60 мм. Например, Legrand Diplomat 31301 с внешним диаметром

76мм и глубиной 40мм или подобную.

2. Выведите в коробку коммутационные кабели и кабель питания.

3. Просверлите в стене четыре отверстия под дюбели. Установите дюбели.

4. Прикрутите монтажную пластину к стене и к монтажной коробке 4 винтами

- верхний и нижний винты крепятся к стене, средние - к монтажной коробке.

Пропустите кабели подключения через отверстие в центре пластины.

5. Подключите монитор к панели. Схема подключения приведена в следующем

разделе инструкции.

6. Аккуратно уложите кабель за монтажной пластиной в монтажную коробку.

7. Установите монитор на пластину.

После этого монитор можно подключать к розетке и подавать на него питание.

■ Монтаж вызывной панели CTV-D1000HD

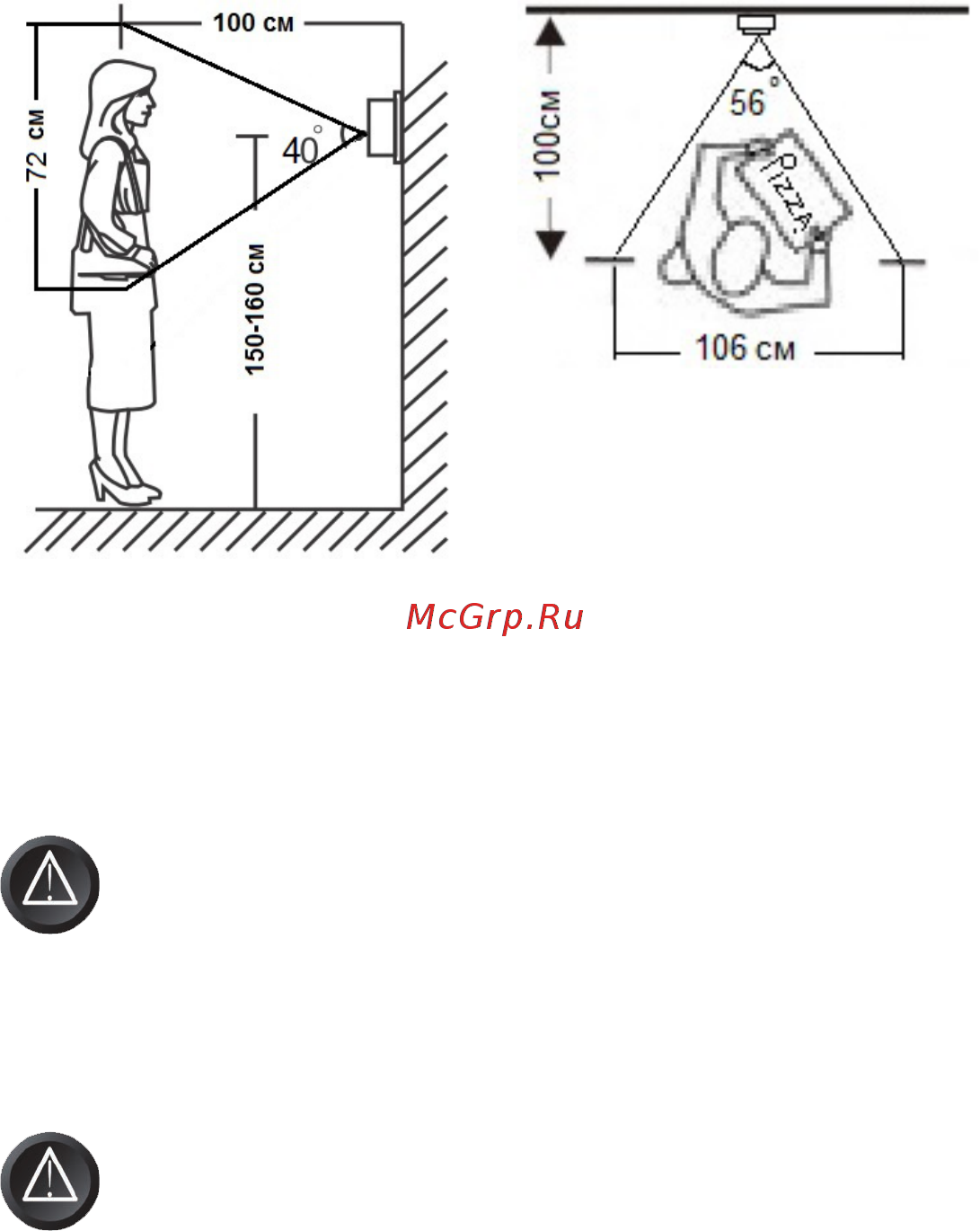

Угол обзора по горизонтали составляет 56

, по

вертикали - 40

, что позволяет обеспечить зону

наблюдения шириной 106 см и высотой 72 см на

расстоянии 100 см от панели.

Методы установки:

В большинстве случаев панель устанавливается непосредственно на поверхность

стены на высоте 150-160 см от пола. Для изменения направления наблюдения

панель можно установить под углом, для чего используется монтажный уголок,

который входит в комплект поставки. В случае использования изделия вне поме-

щения рекомендуется установить защитный козырёк.

Выбирайте место установки так, чтобы в объектив видеокамеры не попа-

дал прямой солнечный свет.

Не устанавливайте панель вблизи источников сильных электромагнитных

помех, например возле электромотора лифта, трансформаторного щитка,

и т.п.

Не устанавливайте панель в местах с температурой и влажностью, выходя-

щих за пределы рабочих значений.

Изображение, передаваемое с вызывной панели на монитор, может быть

нечетким из-за воздействия осадков типа дождя или снега, или из-за за-

грязнения глазка видеокамеры. Это нужно учитывать при выборе места

для установки.
