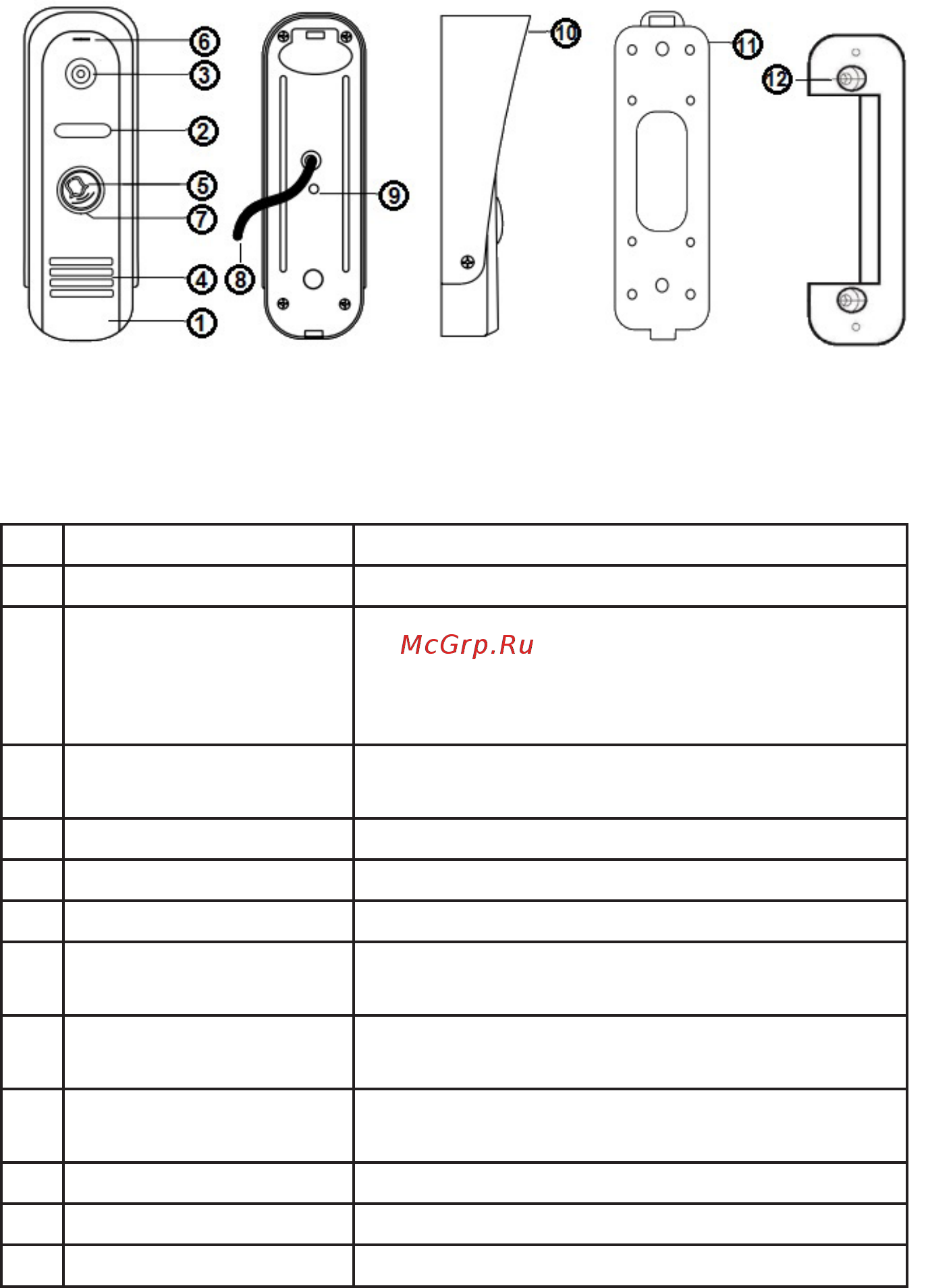

■ КОНСТРУКЦИЯ И ОРГАНЫ УПРАВЛЕНИЯ ВЫЗЫВНОЙ

ПАНЕЛИ CTV-D1000HD

■ Конструкция

Таблица №3

№ Наименование Описание

1 Корпус Корпус вызывной панели.

2 ИК-подсветка

В условиях недостаточной освещенности ви-

деокамера вызывной панели автоматически

переходит в черно-белый режим, и включает-

ся ИК-подсветка.

3 Видеокамера

Формирует изображение, которое передается

на монитор.

4 Динамик Для голосовой связи с видеомонитором.

5 Кнопка вызова Для осуществления вызова с панели.

6 Микрофон Для голосовой связи с видеомонитором.

Подсветка кнопки

вызова

Для легкого обнаружения панели в темноте.

Кабель подключения к

видеомонитору

Для подключения панели к монитору и

устройству управления электрозамком.

9 Регулятор звука

Для регулировки уровня громкости динамика

вызывной панели.

10 Защитный козырек Для защиты от осадков и солнечного света.

11 Монтажная пластина Используется при установке панели.

12 Монтажный уголок Для установки панели под углом.

■ Органы управления и их назначение
