12
http://www.ctvcctv.ru

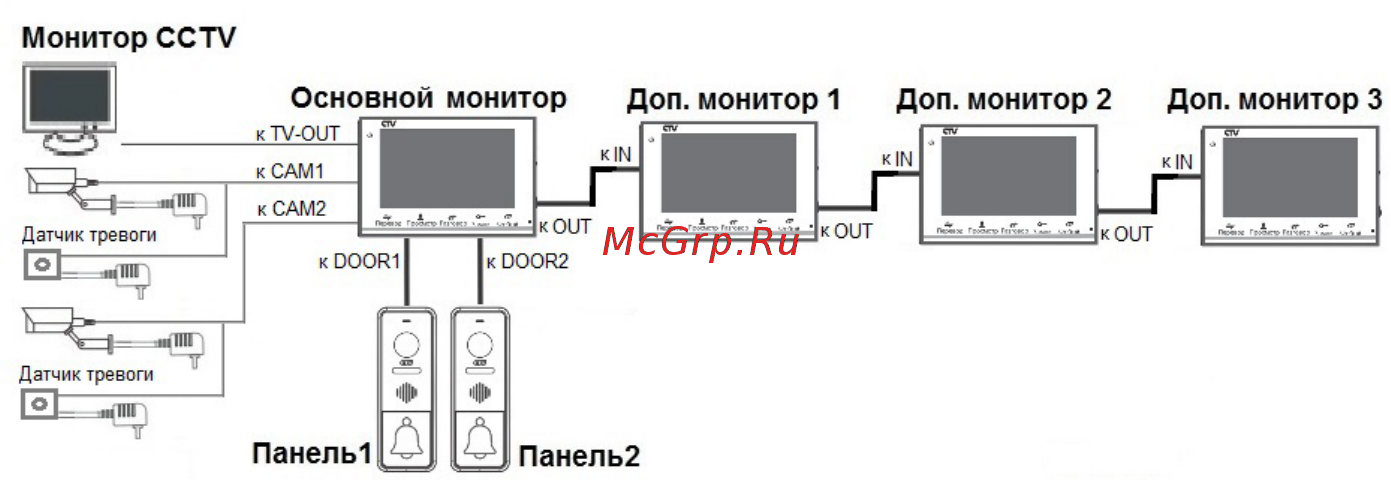

Структурная схема подключения дополнительных устройств приведена на ри-
сунке ниже:
Вызывные панели подключаются только к основному монитору.
Корректная работа мониторов в единой сети гарантируется только в том случае,
если используются одинаковые мониторы.
Подключение всех устройств следует производить только при отключенном пи-
тании монитора!
