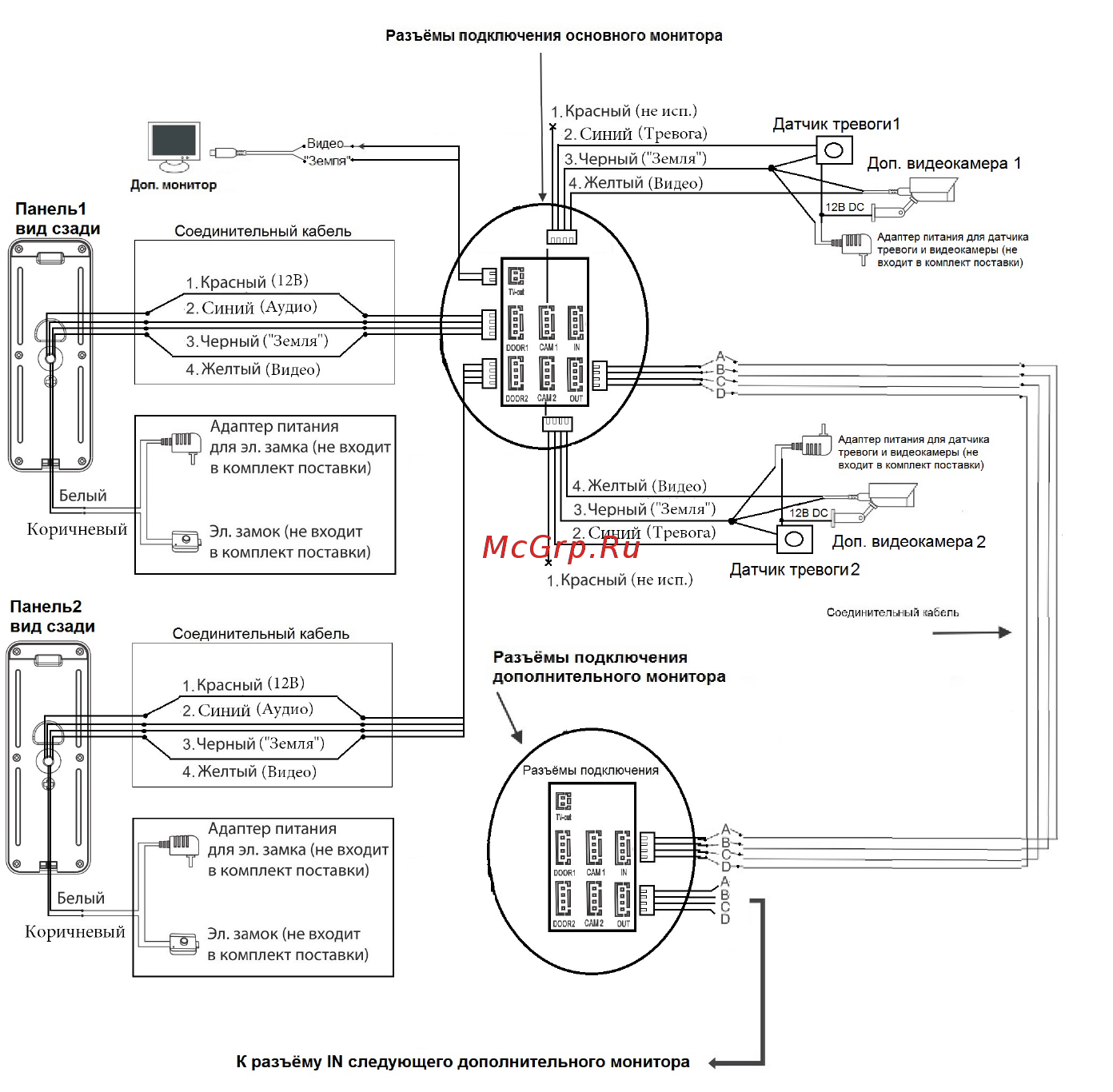

Подробная схема подключения дополнительных устройств приведена на рисунке

ниже:

Требования к кабелям подключения

1. Рекомендуемый тип соединительного кабеля: 4-жильный КВК (комбинирован-

ный видеокабель, состоящий из экранированного радиочастотного коаксиально-

го провода и 2-х дополнительных проводников). Имейте ввиду, что для обеспе-

чения хорошего изображения и звука, необходимо использовать качественный

соединительный кабель. Рекомендуемая максимальная длина кабеля составляет

80 метров, при сечении каждого проводника не менее 0.5 мм

2. Рекомендуемый тип питающего кабеля: ВВГ-НГ (Медный силовой кабель с

ПВХ-изоляцией и оболочкой, не поддерживающей горения) с сечением провод-

ника 2.5 мм

. Сеть питания видеомонитора рекомендуется защищать отдельным

автоматом отключения тока.
