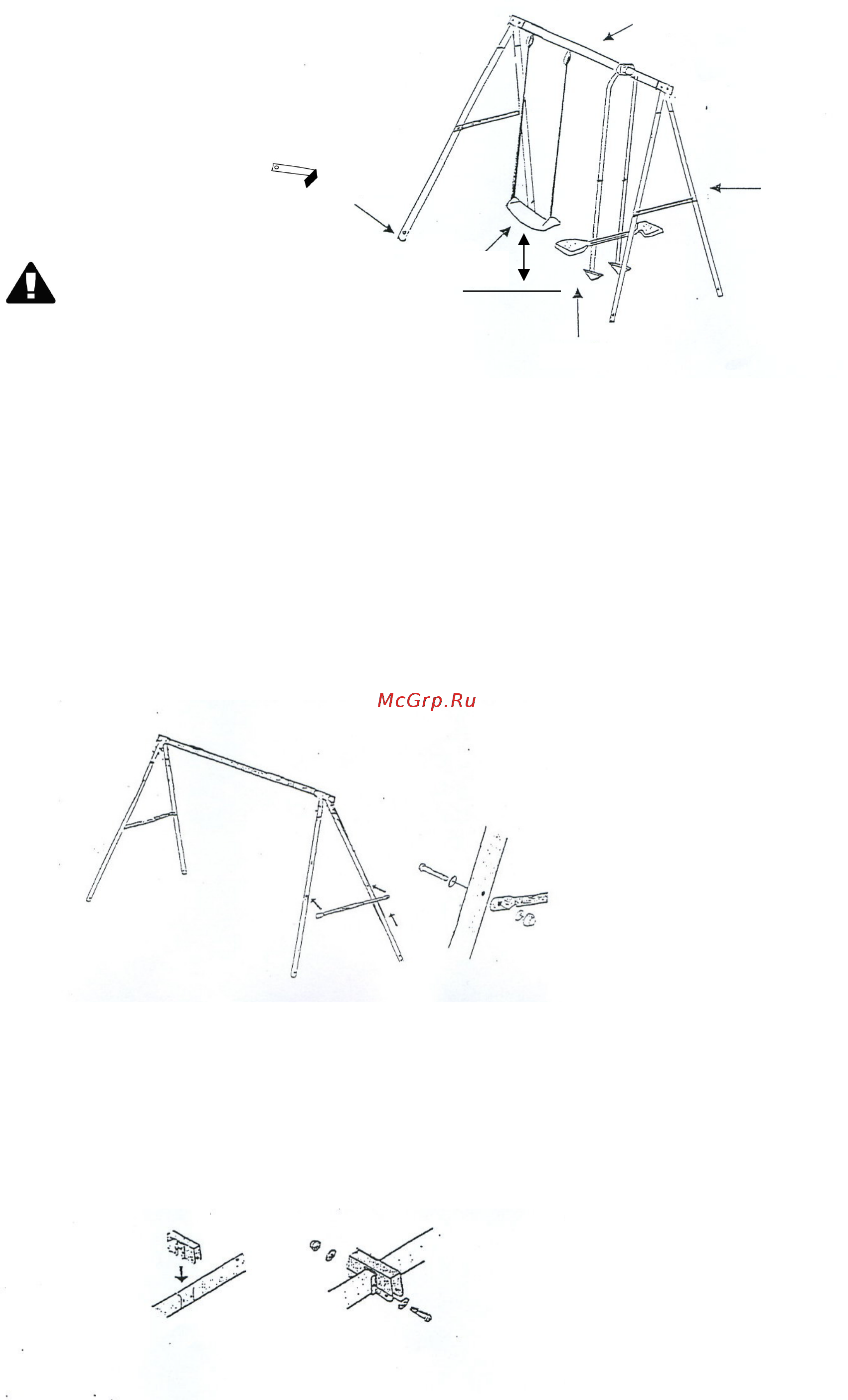

Этапы сборки:

Минимальное расстояние

между сиденьем качелей и

землей должно быть не

менее 35см.

Минимум 35

Шаг 4

Шаг 1

Шаг

Шаг 2

Шаг

Шаг 1 Сборка рамы

1.-1 Соедините верхнюю перекладину S, стойку T и зажим, используя комплект болта

(болт HHx2 + шайба Ix2 + шайба Гровера Kx2 + глухая гайка Nx2) для верхней перекладины и

комплект болта (болт Fx4 + шайба Ix4 + шайба Гровера Kx4 + глухая гайка Nx4) для верхней

стойки.

1.-2 Прикрепите боковую перекладину W к стойкам T и U), используя комплект болта (болт IIx2 +

шайба Hx2 + шайба Lx2, шайба Гровера Jx2 + глухая гайка Mx2).

Шаг 2 Сборка качелей

2.-1 Прикрепите кронштейн Z к верхней стойке S, используя комплект болта

(болт Ax1 + шайба Hx2 + шайба Гровера Jx1 + глухая гайка Mx1).
