DFC SGN-02 двойные [5/7] Шаг 3 сборка сиденья качелей

Страница 5 из 7

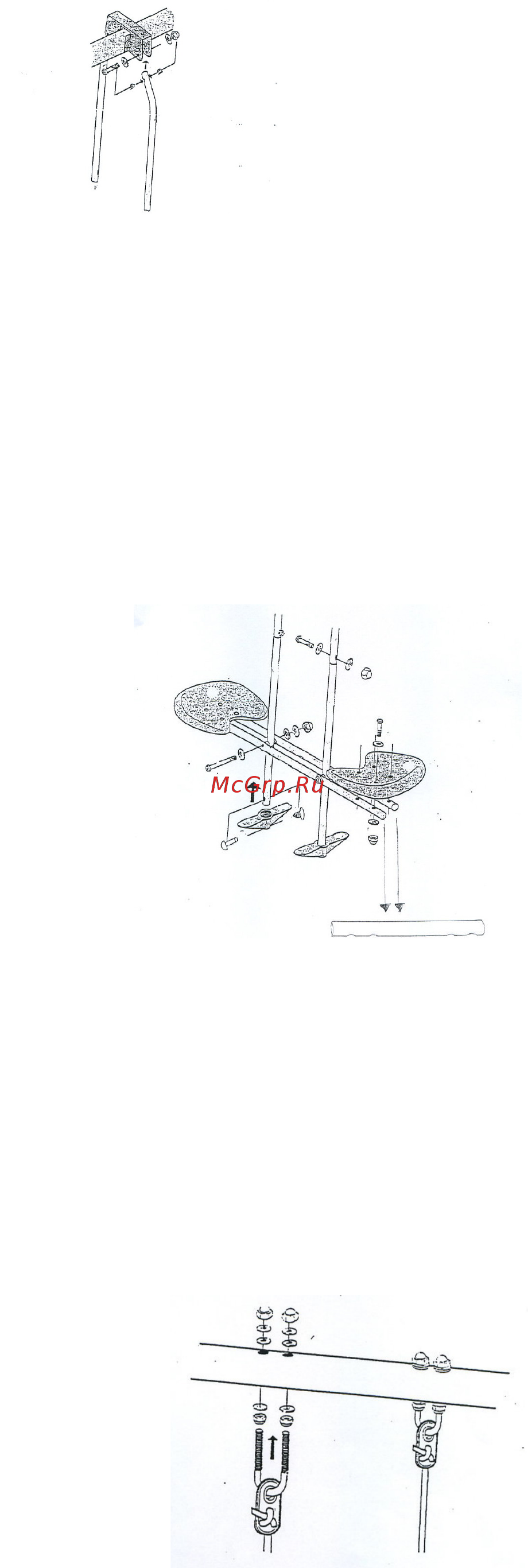

2.-2 Установите пластиковые подшипники (DD) по обеим сторонам трубки поручня (V)

и прикрепите к кронштейну (Z), используя комплект болта (болт Gx1 + шайба Ix1 +

шайба Гровера Kx1 + глухая гайка Nx1)

2.-3 Присоедините нижнюю стойку качелей X к поручню качелей V, используя комплект

болта (болт C x1 + шайба Hx1 + шайба Гровера Jx1 + глухая гайка Mx1)

2.-4 Установите пластиковые подшипники (DD) по обеим сторонам нижней стойки качелей (X) и

прикрепите трубку сиденья качелей (Y), используя комплект болта (болт Ex1 + шайба Ix2 +

шайба Гровера Kx1 + глухая гайка Nx1).

Трубка сиденья качелей должна быть обращена выемками вниз, как показано на рисунке.

2.-5 Присоедините сиденье (AA) к трубке сиденья (Y), используя комплект болта (болт Cx1 +

шайба Hx1 + шайба Гровера Jx1 + глухая гайка Mx1.)

2.-6 Привинтите подставку для ног (BB) к нижней стойке качелей (X), используя болт FFx1.

Выемки на трубке сиденья качелей (У) должны быть снизу.

Шаг 3 Сборка сиденья качелей

3.-1 Прикрепите сиденье (СС) к верхней перекладине (S), используя комплект болта (U-образный

болт EEx1 + шайба Ix4 + шайба Гровера Kx2 + гайка Qx2 + N глухая гайка x2).
