Inter-M PA-6348 [9/14] Подключение громкоговорителей

Трансляционный усилитель мощности Трансляционный усилитель мощности

PA-6312/6324/6336/6348 PA-6312/6324/6336/6348

8. Переключатель GROUND LIFT

С помощью данного переключателя корпус усилителя может быть соединен или от-

ключен от общего провода сигнальной цепи. В ряде случаев это позволяет избежать

возникновения шумов при воспроизведении аудиосигналов.

Если иного не требуют особые обстоятельства, данный переключатель должен нахо-

дится в положении FRAME.

9. Клеммы DC INPUT

Данные клеммы предназначены для подключения усилителя к источнику питания 24 В

постоянного тока. Соблюдайте полярность при подключении источника питания к данным

клеммам.

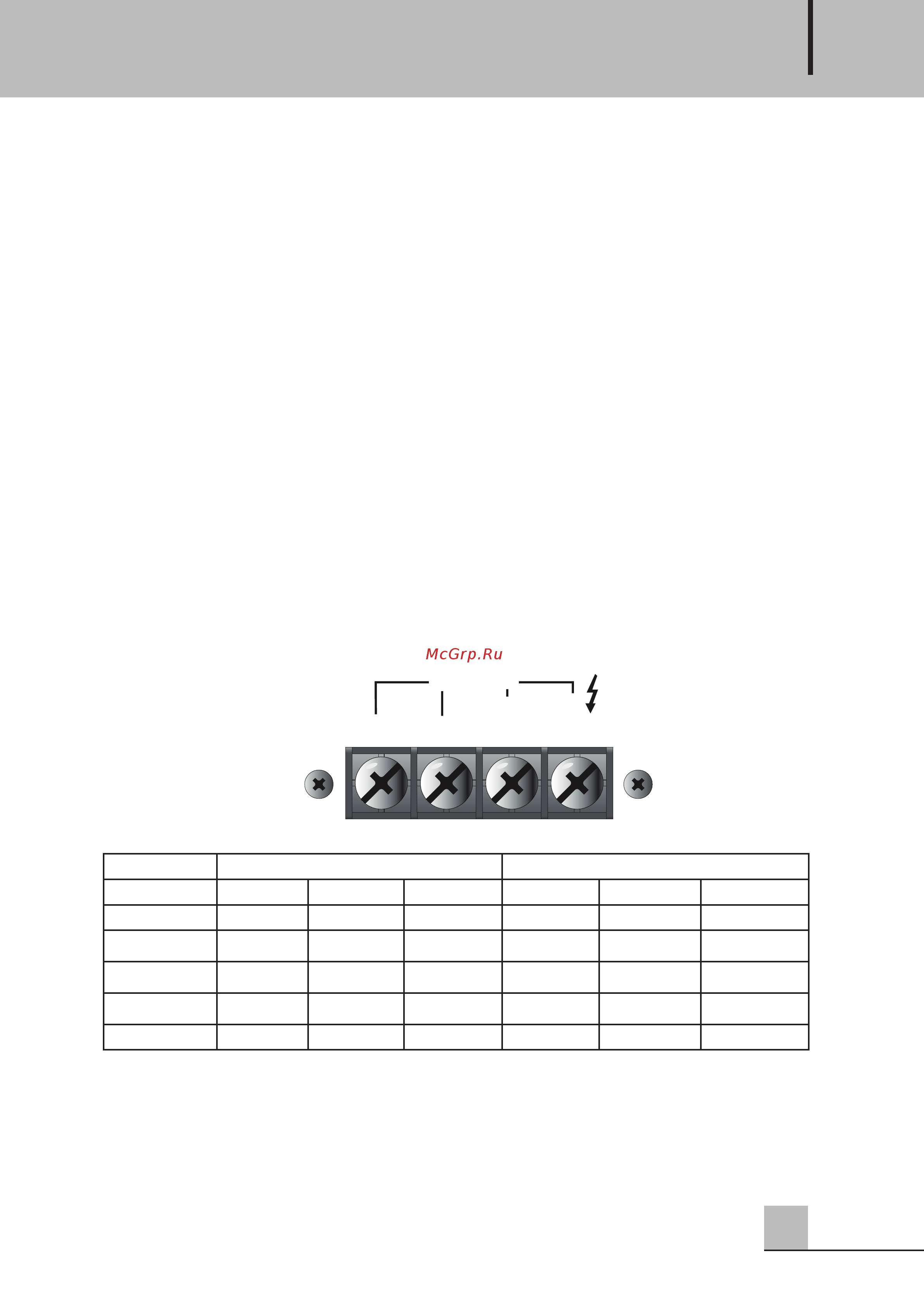

Подключение громкоговорителей

Отсоедините кабель питания усилителя от сети перед подключением громкоговорителей.

Следите за тем, чтобы суммарное сопротивление громкоговорителей, подключаемых к усили-

телю не было меньше значения, указанного на его соответствующих клеммах.

При использовании акустической системы сопротивлением 4 Ом, подключайте клемму «+»

акустической системы к клемме «4Ом», а клемму «–» подключайте к клемме «COM».

При использовании трансляционных (высокоомных) громкоговорителей, подключайте их

к клеммам «100V» и «COM» (для 100 В линии) или к клеммам «70V» и «COM» (для 70 В ли-

нии).

ПОДКЛЮЧЕНИЕ ТРАНСЛЯЦИОННЫХ ГРОМКОГОВОРИТЕЛЕЙ

Регион США/Канада Япония/Европа

Импеданс Низкий B A Низкий B A

Клеммы 4 Ом 8 Ом 70 В 4 Ом 70 В 100 В

PA-6312 22 В - 41 Ом 22 В 41 Ом 83 Ом

PA-6324 31 В - 21 Ом 31 В 21 Ом0 42 Ом

PA-6336 38 В 54 В 13,6 Ом 38 В 13,6 Ом 27,8 Ом

PA-6348 43,8 В 62 В 10,2 Ом 43,8 В 10,2 Ом 20,8 Ом

- Не перегружайте усилитель. Суммарное сопротивление громкоговорителей не должно

быть меньше значения, указанного на его выходных клеммах.

- Не подключайте к усилителю одновременно трансляционные громкоговорители и аку-

стические системы сопротивлением 4 Ом.

4Ω

OUTPUT

COM
