![Inter-M DPA-600D [11/15] Схема подключения](/img/pdf.png)
Inter-M DPA-600D [11/15] Схема подключения
![Inter-M DPA-600D [11/15] Схема подключения](/views2/1264274/page11/bgb.png)
Цифровой трансляционный усилитель мощности Цифровой трансляционный усилитель мощности
11
DPA-300D/600D DPA-300D/600D

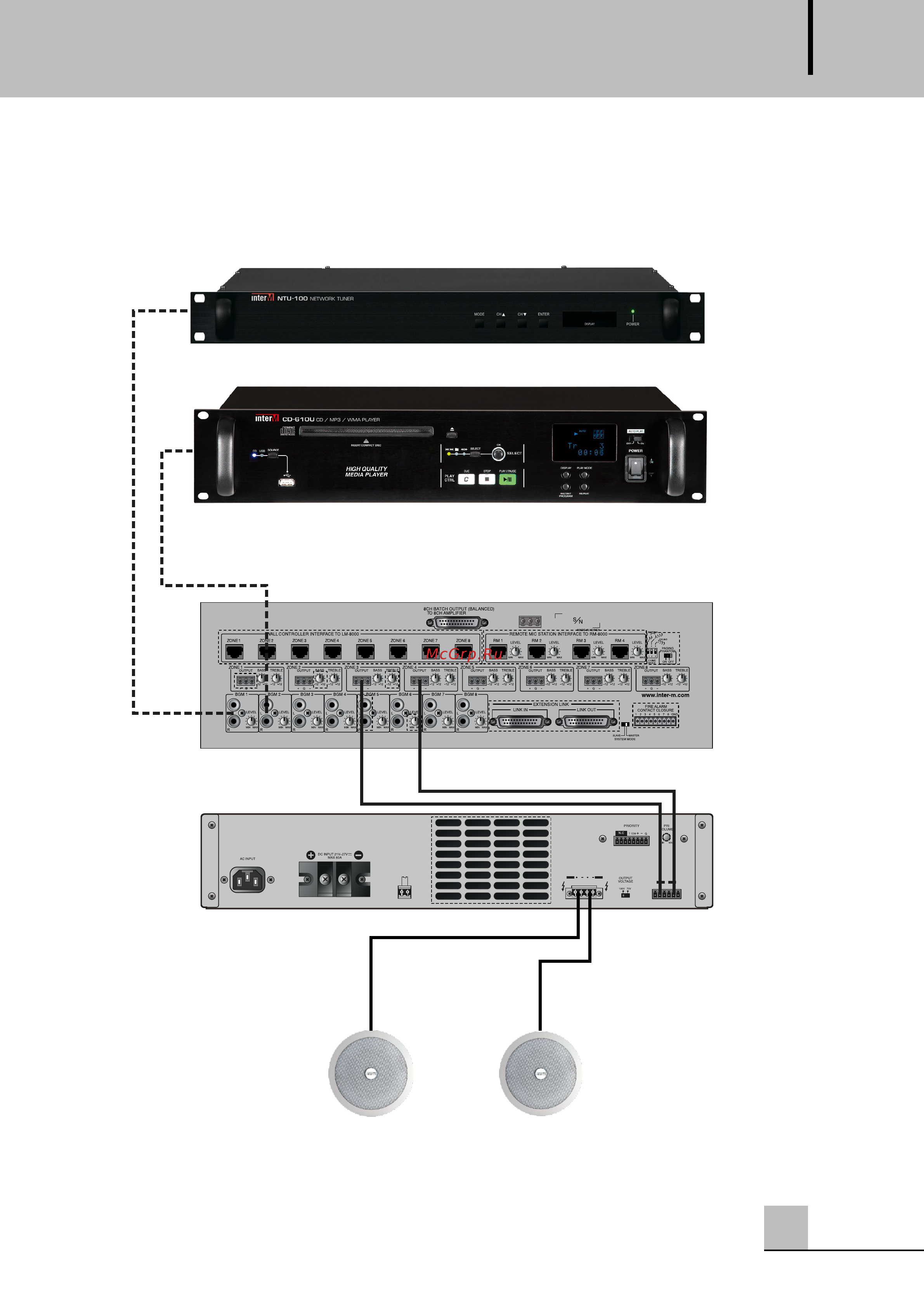

Схема подключения
+
-
G
+
-
G
CH 2 CH 1
PGM INPUT
CH 2 CH 1
OUTPUT
AC POWER REMOTE
PX-8000D
DPA-600D
SPEAKER SPEAKER
CD-610U
NTU-100
