Примечание:
Для создания сигнала высокого уровня на всех входных контактах (Unlock A,
Stop, Unlock B, Fire Alarm и Detector) используются резисторы с
сопротивлением 2 кОм, подключенные к шине питания + 5 В.
Управляющий элемент должен обеспечивать следующие характеристики сигналов:
управляющий элемент контакт реле:
минимальный коммутируемый ток, мА .................................................. не более 2
сопротивление замкнутого контакта (с учетом
сопротивления кабеля подключения), Ом ........................................ не более 300
управляющий элемент схема с открытым коллекторным выходом:
напряжение на замкнутом контакте (сигнал
низкого уровня, на входе платы CLB), В ............................................. не более 0,8

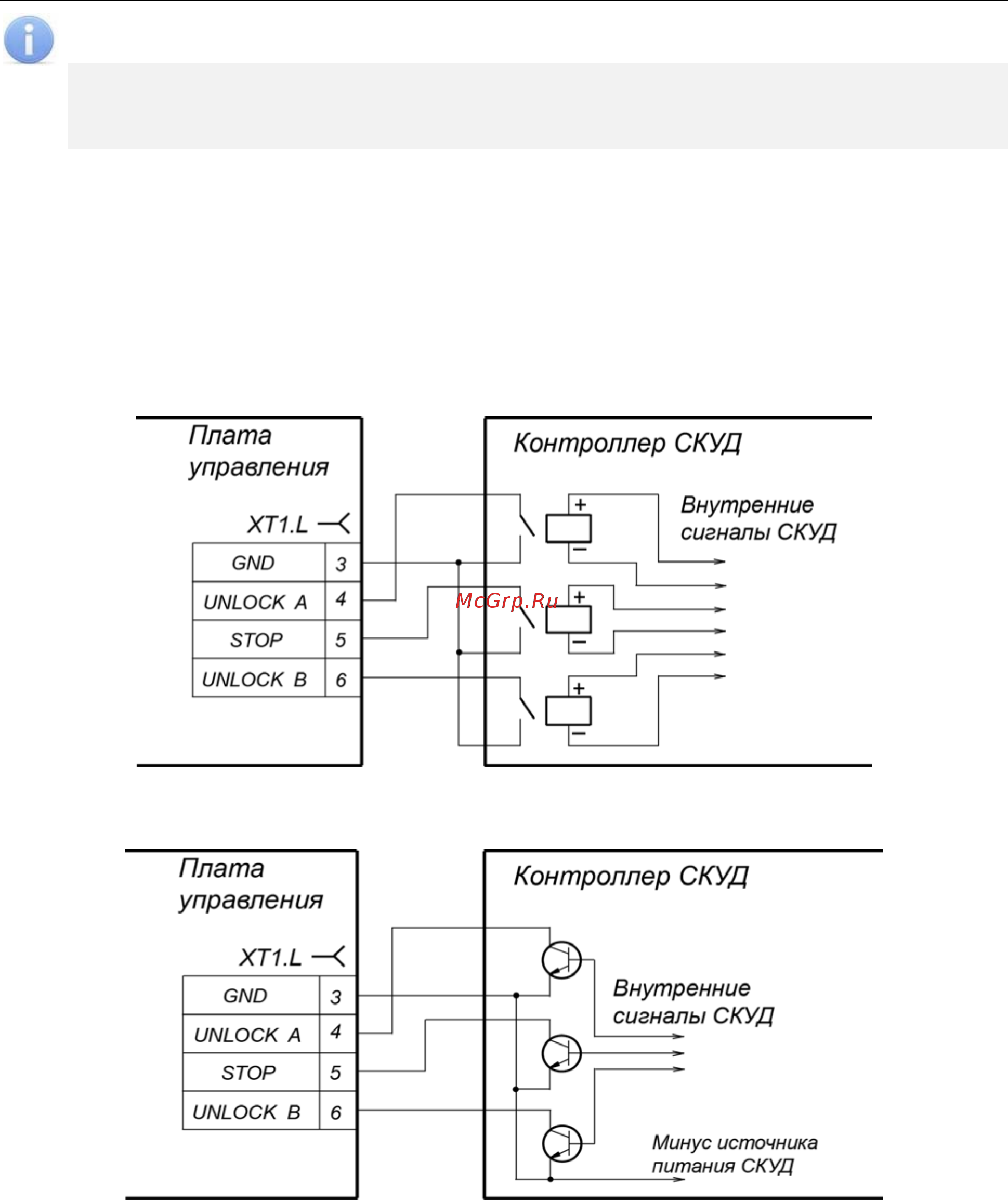

Рисунок 6. Управляющий элемент СКУД
нормально разомкнутый контакт реле
Рисунок 7. Управляющий элемент СКУД
схема с открытым коллекторным выходом
Реле PASS A (контакты PASS A и Common), PASS B (контакты PASS В и Common),
Ready (контакты Ready и Common), Detector (контакты Det Out и Common) и Alarm
(контакты Alarm 1 и Alarm 2) имеют нормально-разомкнутые контакты. При этом
общий для этих реле контакт Common не соединен с минусом источника питания
турникета. В исходном (неактивном) состоянии при включенном питании контакты
реле PASS A, PASS B, Ready и Detector замкнуты (на обмотку реле подано
напряжение), а контакты реле Alarm разомкнуты (напряжение на обмотку реле не
подано).
