Турникет-трипод PERCo-T-5

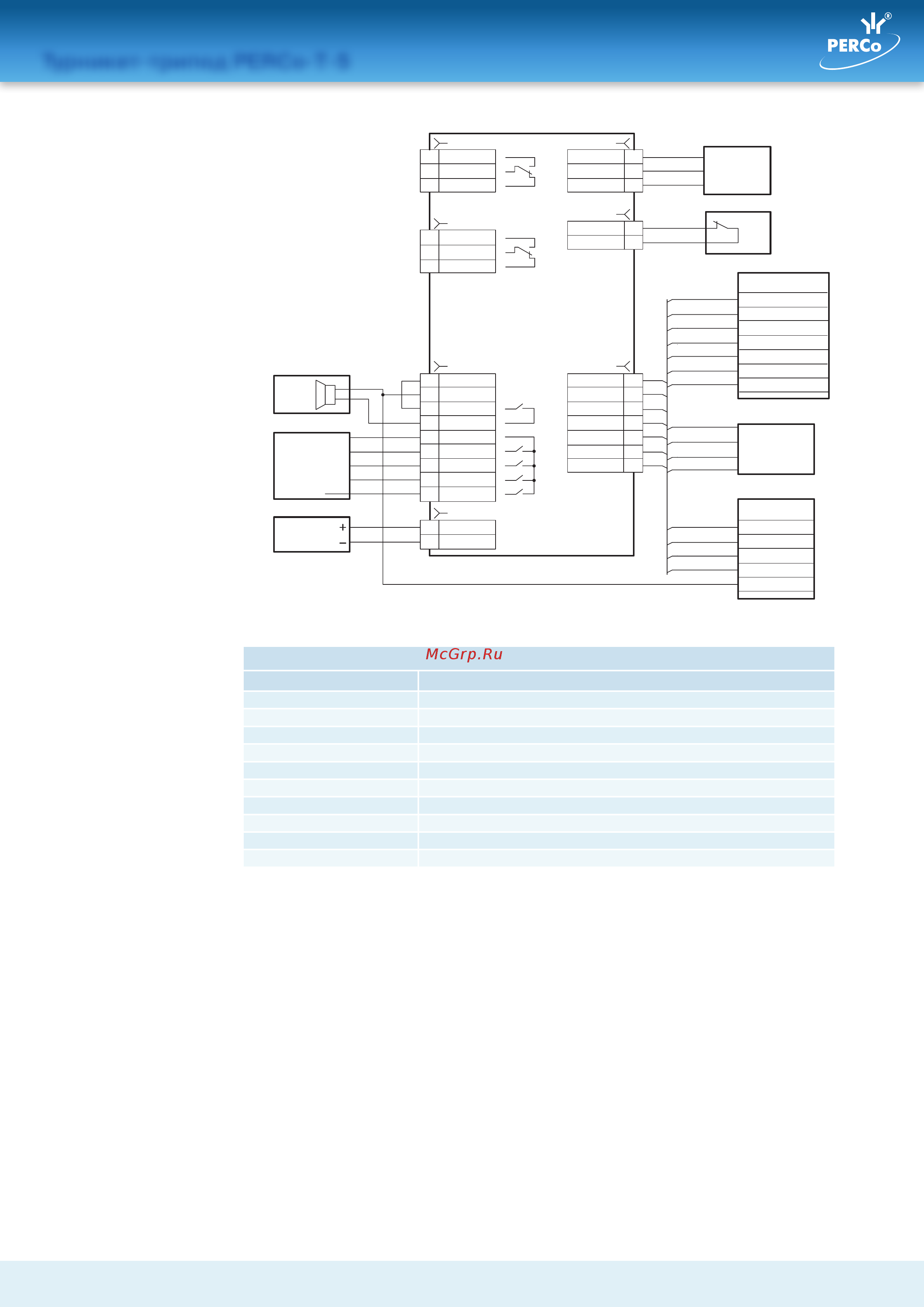

Схема внешних подключений к плате CLB
Плата CLB
A6
XT4 Light A
A7*
A8*
Detector XT2
1
2
3
NO
C
NC
+12 V
Detector
GND
1
2
3
1
2
3
NO
C
NC
XT5 Light B
In XT1.L
ДК3П
ПУ
Fire Alarm
GND
1
2
A4*
A10.1*
A5*
ИП Т
Входы СКУД
С
XT1.H Out
1
2
3
4
5
6
7
8
9
GND
+12 V
Alarm 1
Alarm 2
Common
PASS A
PASS B
Ready
Det Out
XT3 +12 VDC
+12 V
GND
1
2
GND
Unlock A
Stop
Unlock B
Led A
Led Stop
Led B
3
4
5
6
7
8
9
In XT1.L
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
Черный
Белый
Синий
Зеленый
Желтый
Оранжевый
Красный
Общий
Левая кнопка
Кнопка Стоп
Правая кнопка
Левый индикатор
Индикатор Стоп
Правый индикатор
A9
A10.2*
A11*
Выходы СКУД
Общий
Кнопка 3
Кнопка 1
Кнопка 2
+12 V
РУ
Черный
Белый
Синий
Желтый
Красный
1
2
3
4
ОБОЗНАЧЕНИЯ НА СХЕМЕ
Обозначение Наименование
A1*, A2* Выносные индикаторы
A3* Источник питания выносных индикаторов
A4* Сирена 12 V DC
A5* Источник питания турникета
A6 Плата CLB
A7* Датчик контроля зоны прохода
A8* Устройство, подающее команду аварийной разблокировки
A9 Пульт управления
A10* Система контроля и управления доступом
A11* Устройство радиоуправления
* Оборудование не входит в основной комплект поставки
Управлять турникетом можно либо от пульта ДУ (входит в комплект поставки), либо от устрой-
ства радиоуправления, либо от контроллера СКУД.
Управление турникетом осуществляется подачей на контакты Unlock A, Stop и Unlock B сигна-
ла низкого уровня относительно контакта GND. Реакция турникета на эти сигналы зависит от
выбранного перемычкой J1 режима управления турникетом.
Импульсный режим управления – при подаче импульса на вход Unlock A/B турникет разблоки-
руется для однократного прохода в выбранном направлении; время ожидания прохода не за-
висит от длительности управляющего импульса и составляет 5сек.; подача импульса на вход
Stop блокирует оба направления прохода; одновременная подача импульсов на входы Unlock
A/B и Stop переводит турникет в режим работы «Свободный проход» в выбранном направле-
нии.
Импульсный режим рекомендуется использовать при управлении от пульта ДУ. Изменить
ориентацию пульта относительно установки турникета (если по месту установки турникет об-
ращен к оператору не лицевой, а тыльной стороной) можно, поменяв местами провода от
пульта управления, подключаемые на контакты Unlock A и Unlock B, а также Led A и Led B со-
ответственно.
Алгоритм
управления
