SD-2005: Руководство пользователя
5
_______ ___________ ___________ __________________ ___________ ___________ __________________ ___________ ___________ _______ ___________ ___________ __________________ _____
ПЛКСистемы, Москва, 2017 г.
Светодиодные индикаторы
Светодиодные индикаторы на передней панели промышленного коммутатора
в реальном времени отражают состояние его работы.
Системные на передней панели: Питание (зеленый), Ошибка (красный).
Порты RJ-45: 100Мб/с Link (зеленый)/Активность (мигание зеленого)
10 Мб/с Link (желтый)/ Активность (мигание желтого).
Порты
Порты RJ-45
Порты Fast Ethernet (RJ-45) автоматически адаптируются к стандартам
подключения 10Base-T или 100Base-TX. Автоматическое определение
MDI/MDI-X позволяет соединять коммутатор с другим коммутатором или
персональным компьютером, как прямым, так и нуль-модемным кабелем. В
Таблице-1 указано обозначение контактов разъема RJ-45.

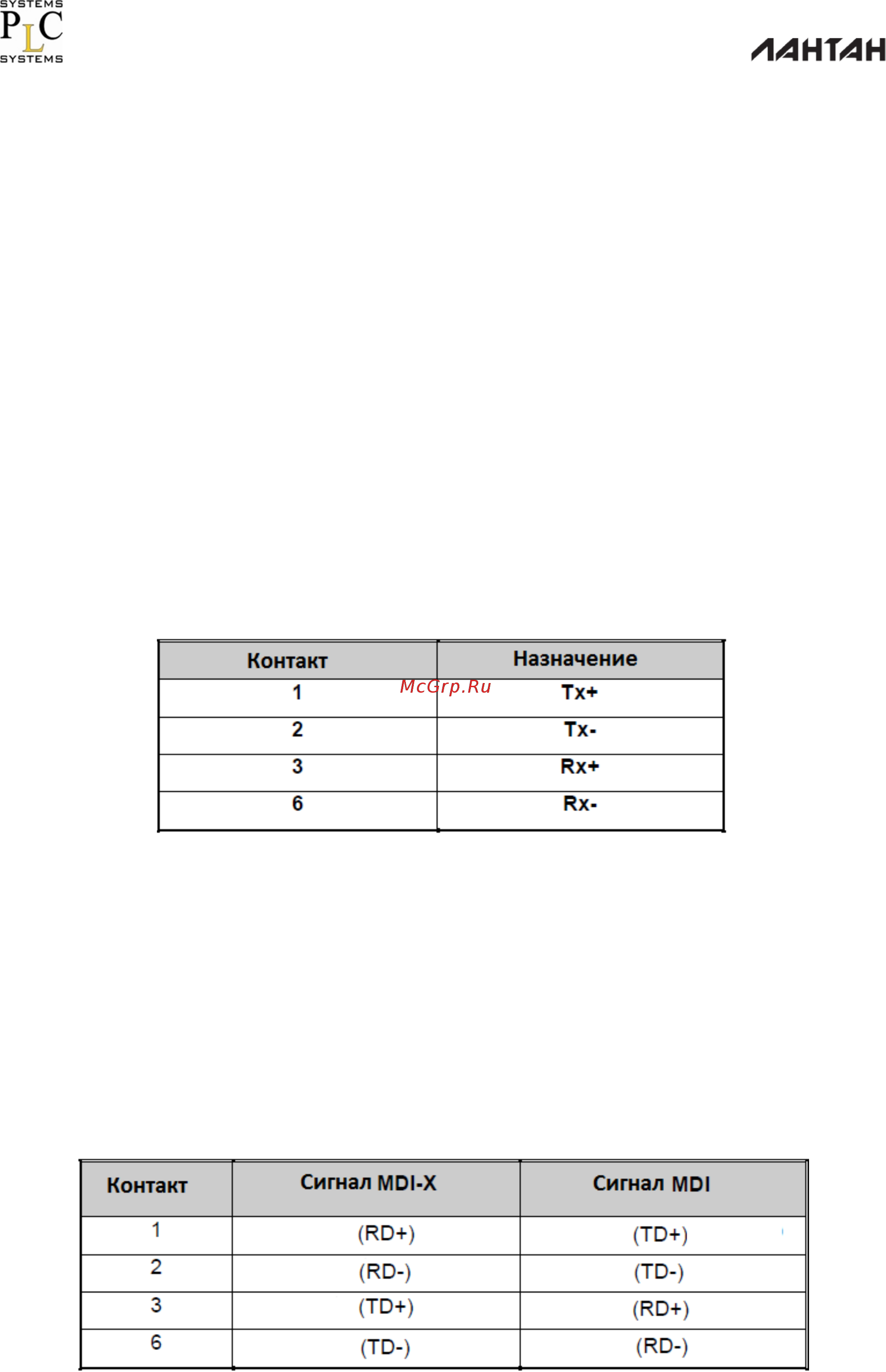

Таблица-1: Назначение контактов разъема RJ-45
Справка
Знаки “+” и “-” указывают полярность проводов
образующих каждую пару.
Все порты промышленного коммутатора поддерживают автоматическое
определение MDI/MDI-X, что позволяет использовать прямые кабели (см.
рисунки далее) для всех сетевых подключений к ПК, серверам или другим
коммутаторам. В прямом кабеле, контакты 1, 2, 3 и 6 одного конца кабеля,
соединены напрямую с контактами 1, 2, 3 и 6 другого конца. В Таблице-2
показано назначение контактов 10BASE-T/100BASE-TX MDI и MDI-X портов.
Таблица-2: назначение контактов MDI/MDI-X портов
