Лантан SD-2005 [8/15] Кабельные линии

SD-2005: Руководство пользователя

6

_______ ___________ ___________ __________________ ___________ ___________ __________________ ___________ ___________ _______ ___________ ___________ __________________ _____

ПЛКСистемы, Москва, 2017 г.

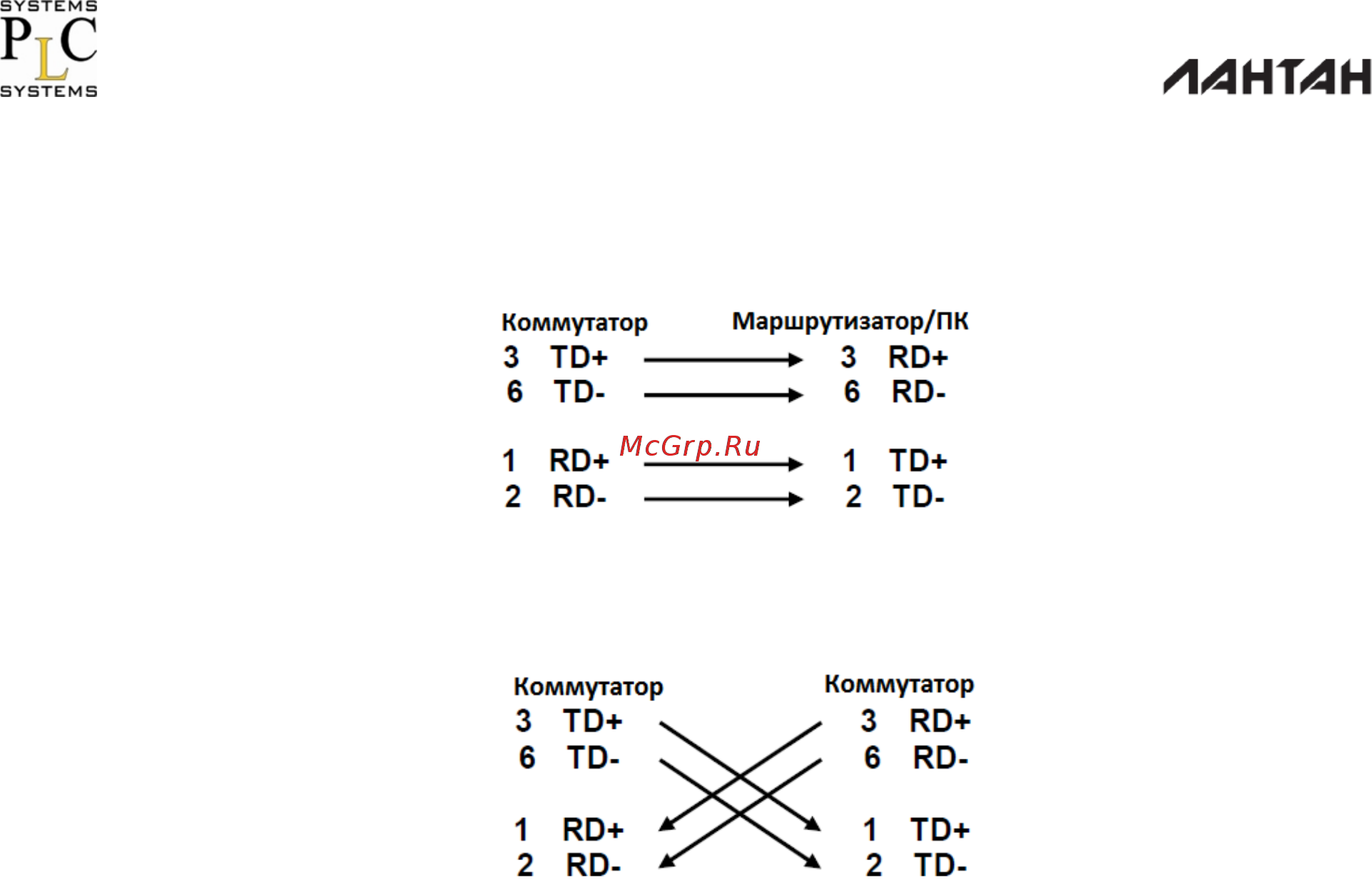

На рисунках ниже представлены схемы (прямого) модемного (Рисунок-2), и

(кроссовера) нуль-модемного (Рисунок-3) кабелей.

экранированным (STP). Кабель должен соответствовать стандарту IEEE

802.3u 100Base TX (к примеру, CAT.3, CAT.4 или CAT.5). Длинна кабельных

линий между сетевыми устройствами (коммутаторами, маршрутизаторами, ПК

и т.п.) должна быть менее 100м.
