Подключение питания

Для подключения внешнего источника питания необходимо выполнить

несколько шагов.

1. Вставьте согласно полярности провода от внешнего источника питания в

контакты клеммной колодки PWR1 (V+, V-) и PWR2 (V+, V-), как показано на

Рисунке-6.

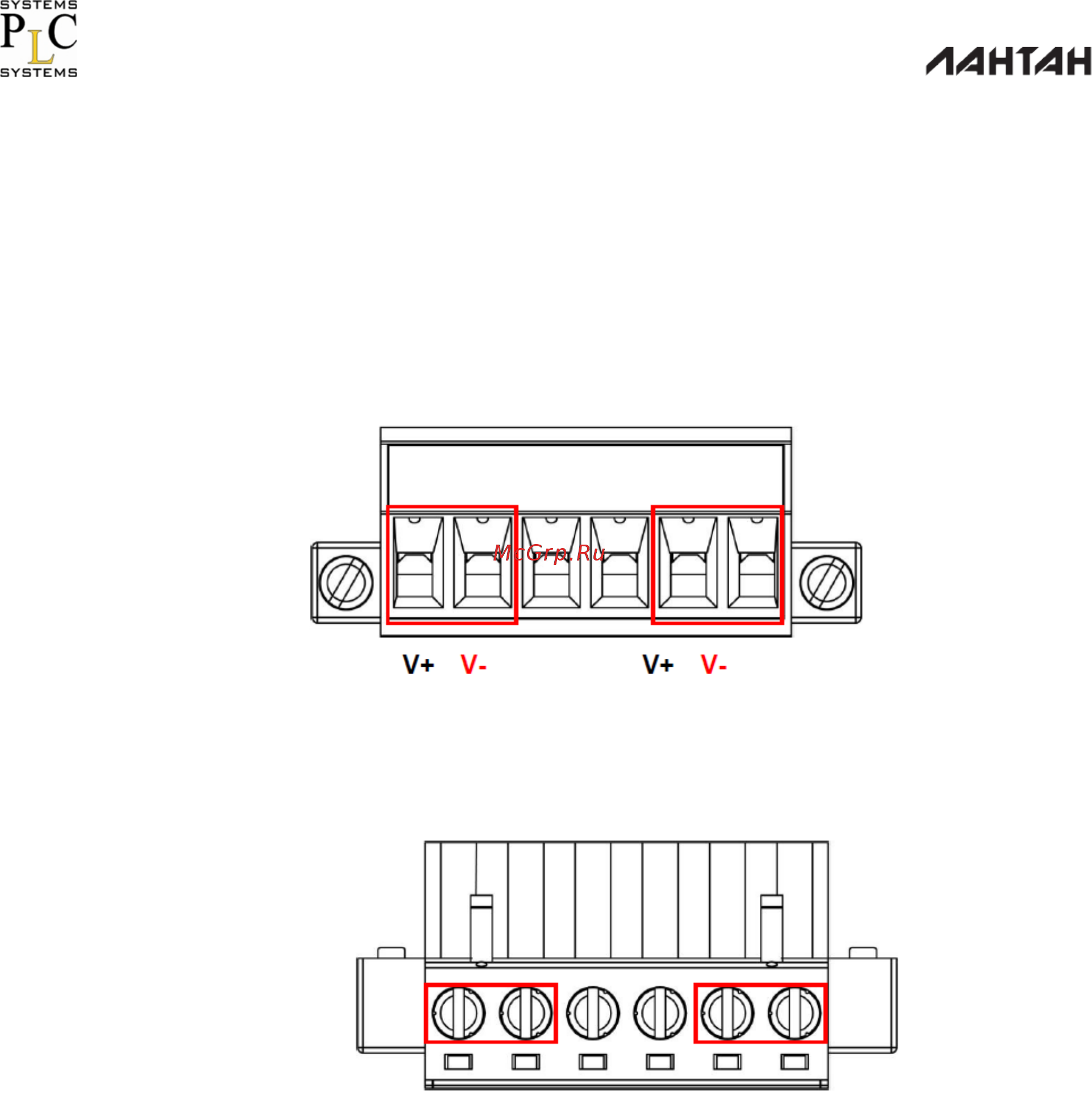

Рисунок-6: Клеммная колодка для подключения вводов питания 1 и 2.

2. Затяните винты клемм как показано на Рисунке-7

Рисунок-7: Клеммная колодка вид сверху

Справка

 Используйте только медные провода, 60/75°C,

затягивайте винты с усилием 2.27кг.

 Сечение проводов для подключения к клеммной колодке

должно быть в диапазоне 0.2-3.3мм

(12-24 AWG).
