Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [100/111] 221671
![Dell Inspiron 5767, 5767-7475 Инструкция по эксплуатации онлайн [100/111] 221630](/views2/1218026/page100/bg64.png)

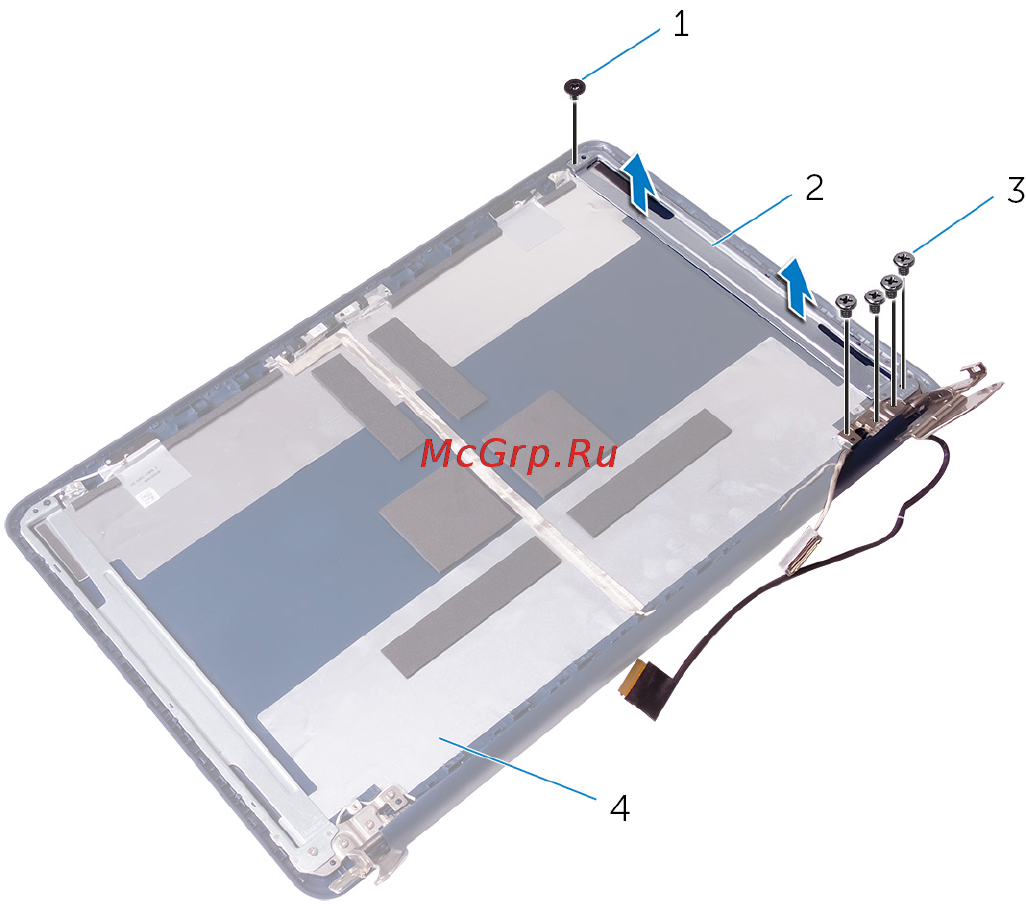

2 Снимите шарниры дисплея с панели дисплея.
1 винт M2x3 2 шарнир дисплея
3 винты M2,5x4 (4) 4 задняя крышка дисплея
3 Отсоедините кабель камеры от модуля камеры.
4 Отделите кабель камеры от задней крышки дисплея в сборе.
100
