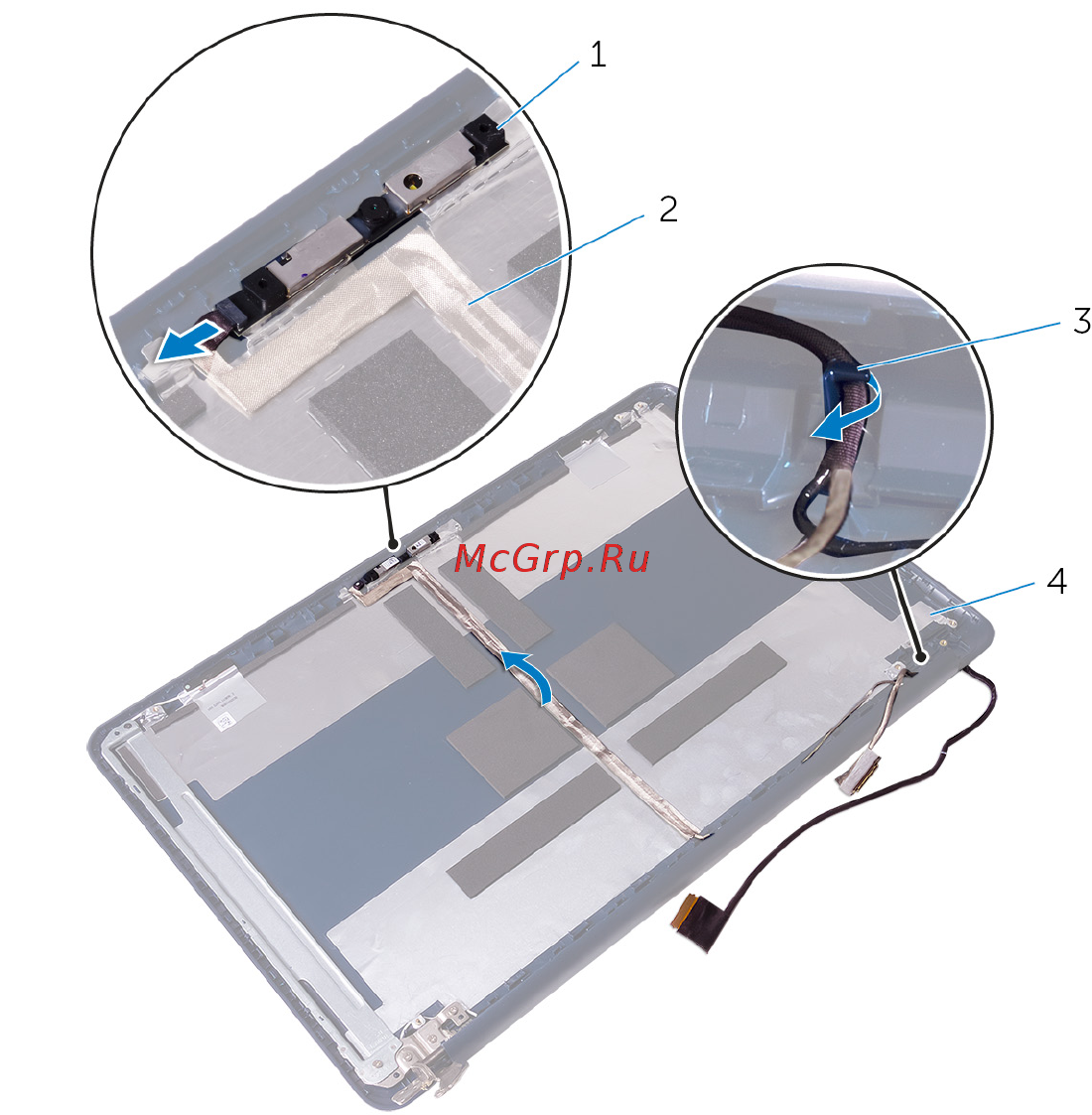

5 Запомните расположение кабеля дисплея и извлеките его из направляющих
на задней крышке дисплея.
1 камера 2 кабель камеры
3 направляющие 4 задняя крышка дисплея
101
