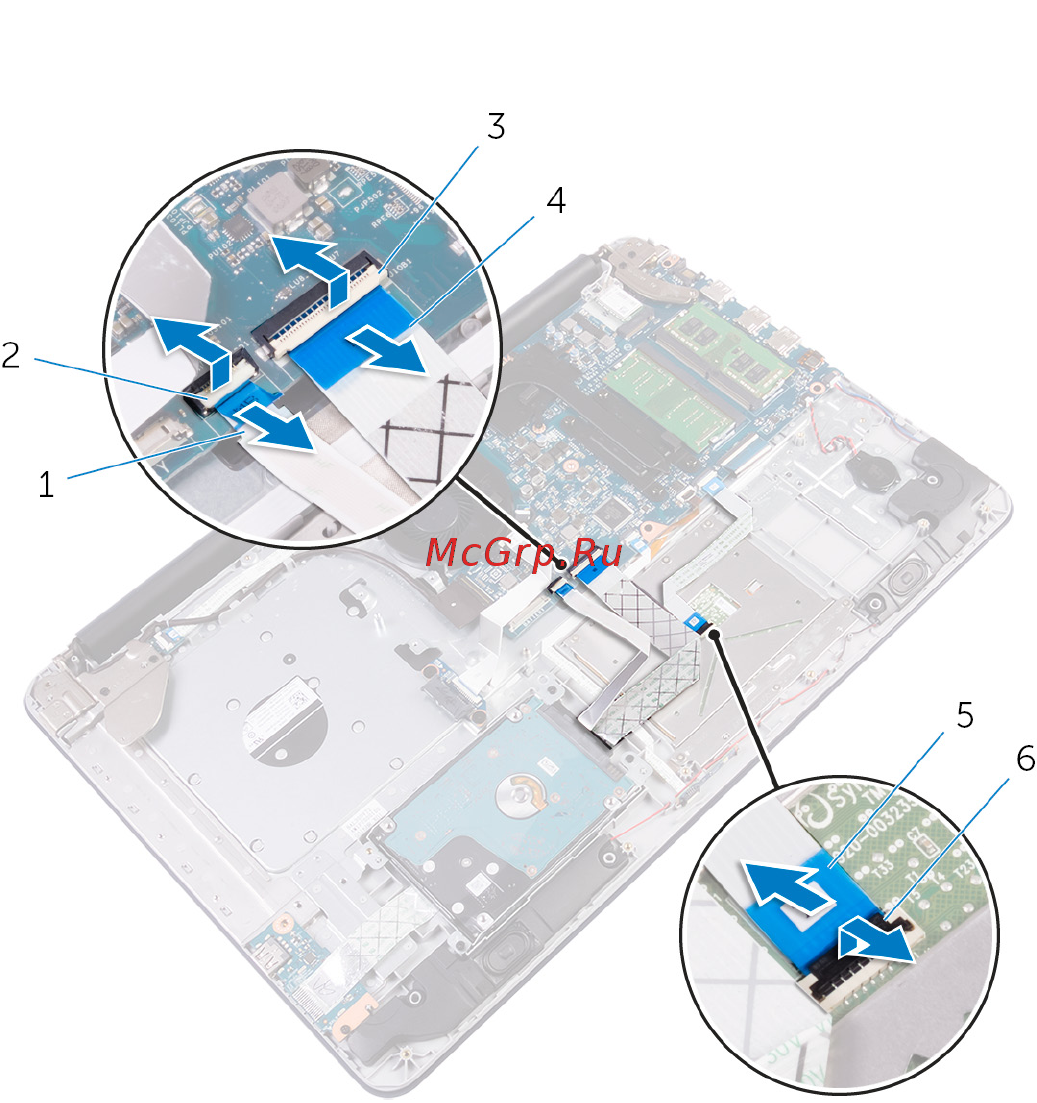

2 Откройте защелку и отсоедините кабель сенсорной панели.
1 кабель жесткого диска 2 защелка
3 защелка 4 кабель платы ввода-вывода
5 кабель сенсорной панели 6 защелка
3 Выкрутите винты, которыми консоль сенсорной панели крепится к упору для
рук и клавиатуре в сборе.
4 Выкрутите винты, с помощью которых сенсорная панель крепится к упору
для рук и клавиатуре в сборе.
5 Аккуратно отклейте ленту и снимите сенсорную панель с упора для рук и
клавиатуры в сборе.
46
