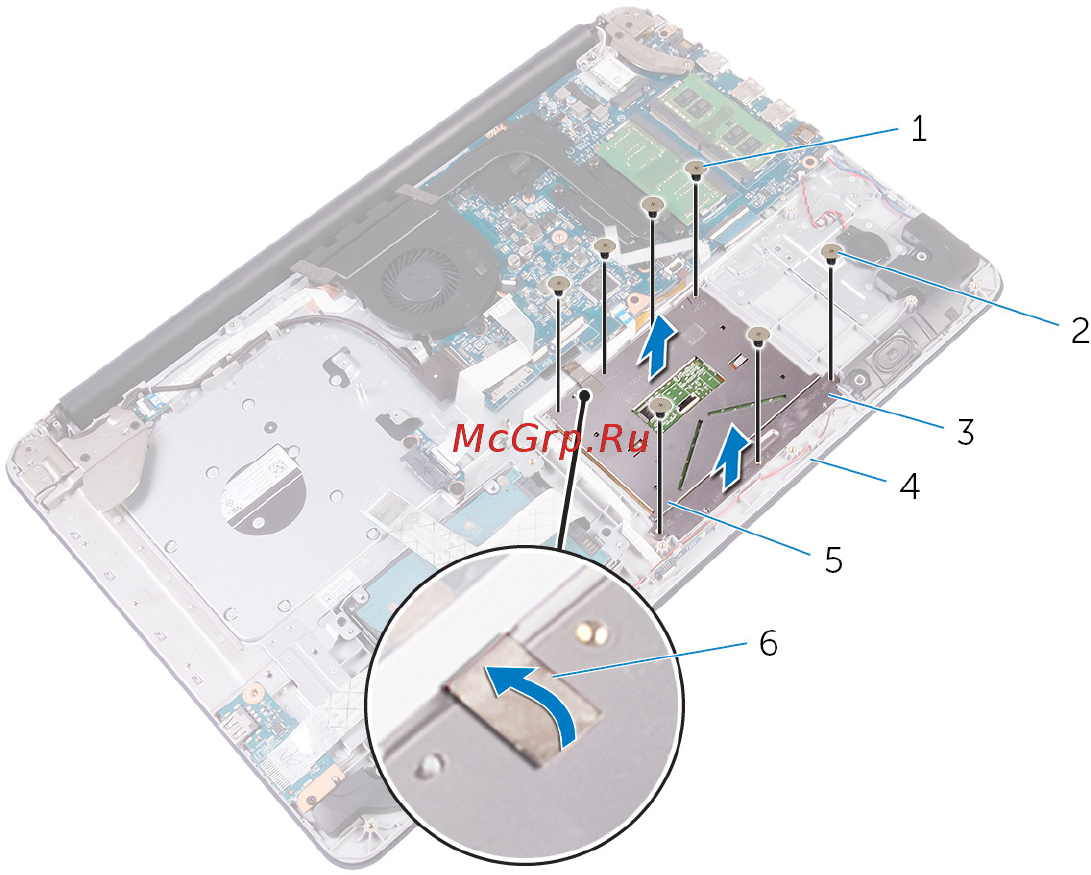

6
1 винты M2x2 (4) 2 винты M2x2 (3)
3 кронштейн сенсорной панели 4 упор для рук и клавиатура в
сборе
5 сенсорная панель 6 лента
47
