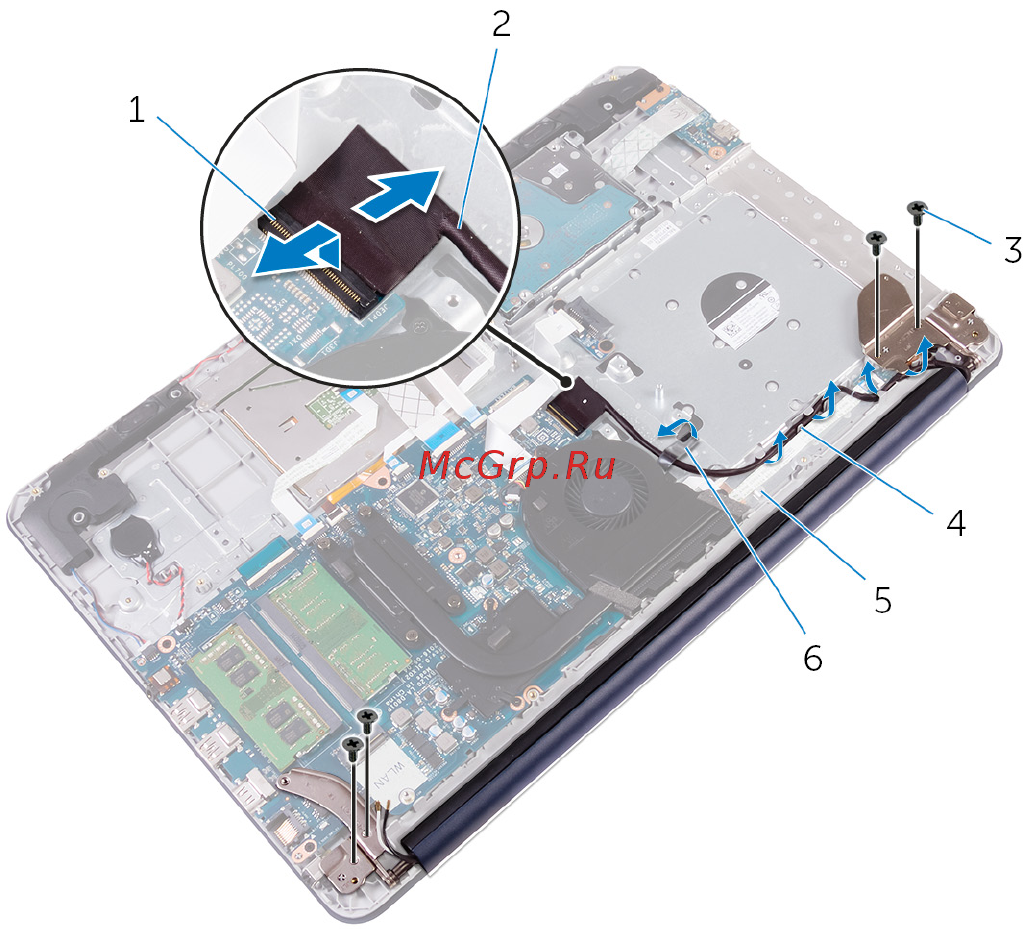

4 Выверните винты, которыми шарниры дисплея крепятся к упору для рук и
клавиатуре в сборе.
1 защелка 2 кабель дисплея
3 винты M2,5x5 (4) 4 направляющие желобки
5 упор для рук и клавиатура в
сборе
6 лента
5 Приподнимите шарниры дисплея и извлеките их из упора для рук и
клавиатуры в сборе.
66
