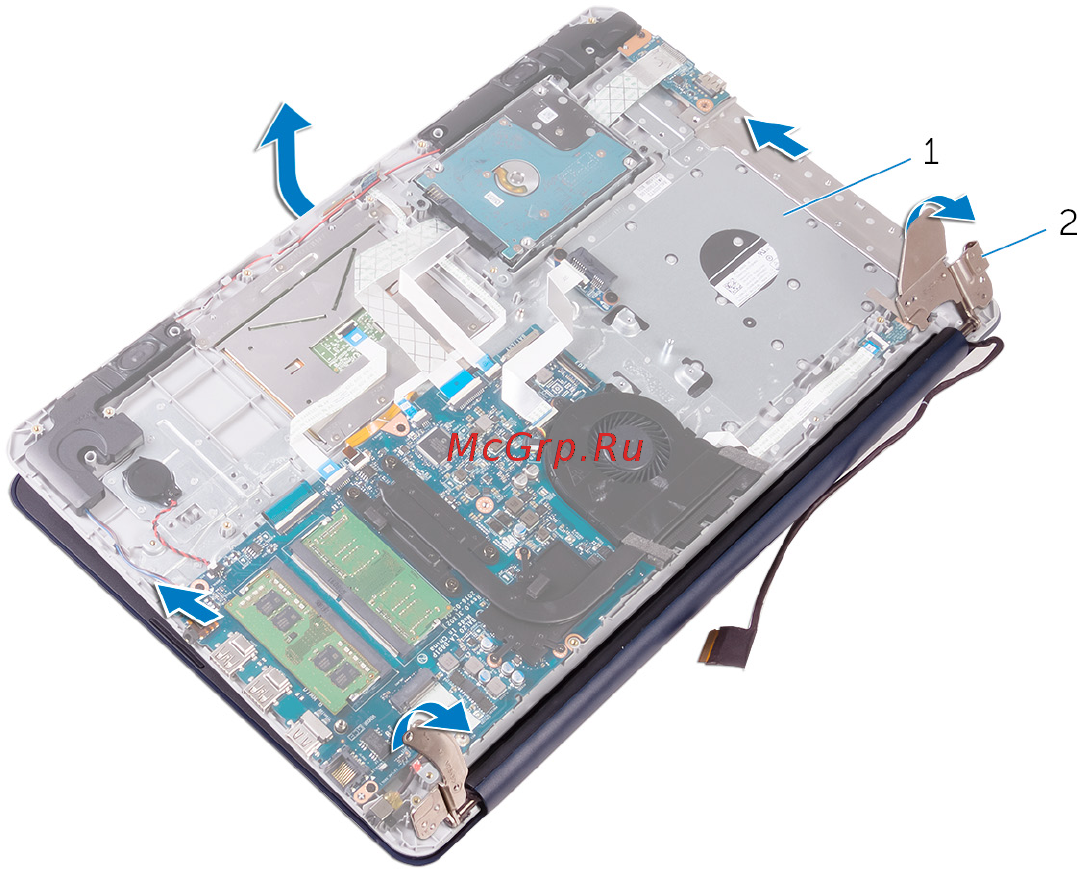

6 Выдвиньте и приподнимите упор для рук и клавиатуру в сборе.
1 упор для рук и клавиатура в
сборе
2 шарниры дисплея (2)
67
