Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [72/111] 221671
![Dell Inspiron 5767, 5767-2709 Инструкция по эксплуатации онлайн [72/111] 221867](/views2/1218026/page72/bg48.png)

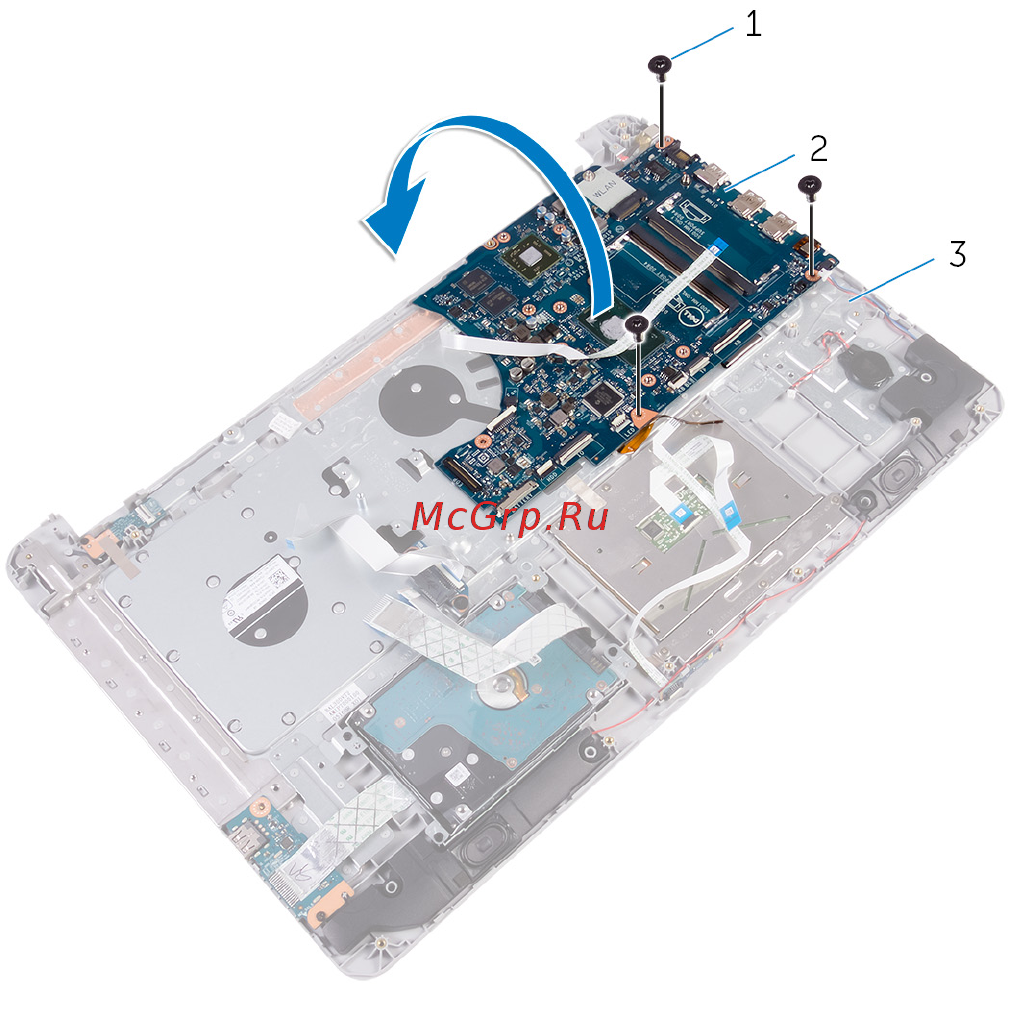

8 Переверните системную плату.
1 винты M2x3 (3) 2 системная плата
3 упор для рук и клавиатура в
сборе
9 Приподнимите защелку и отсоедините кабель кнопки питания от системной
платы.
72
