Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [73/111] 221671
![Dell Inspiron 5767, 5767-7858 Инструкция по эксплуатации онлайн [73/111] 221632](/views2/1218026/page73/bg49.png)

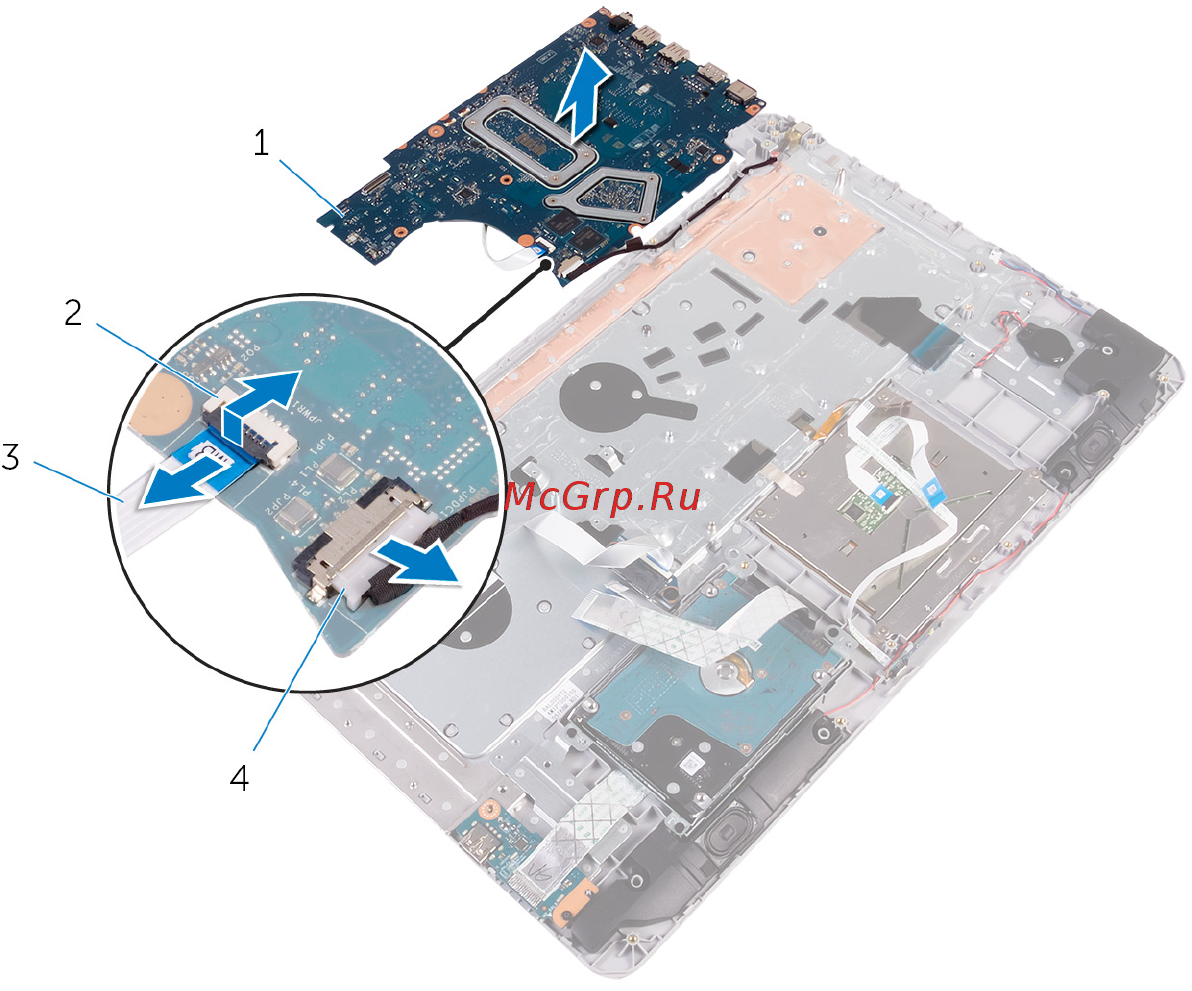

10 Отсоедините кабель разъема адаптера питания от системной платы.
1 системная плата 2 защелка
3 кабель кнопки питания 4 кабель порта адаптера
питания
73
