Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [90/111] 221671
![Dell Inspiron 5767, 5767-7506 Инструкция по эксплуатации онлайн [90/111] 221672](/views2/1218026/page90/bg5a.png)

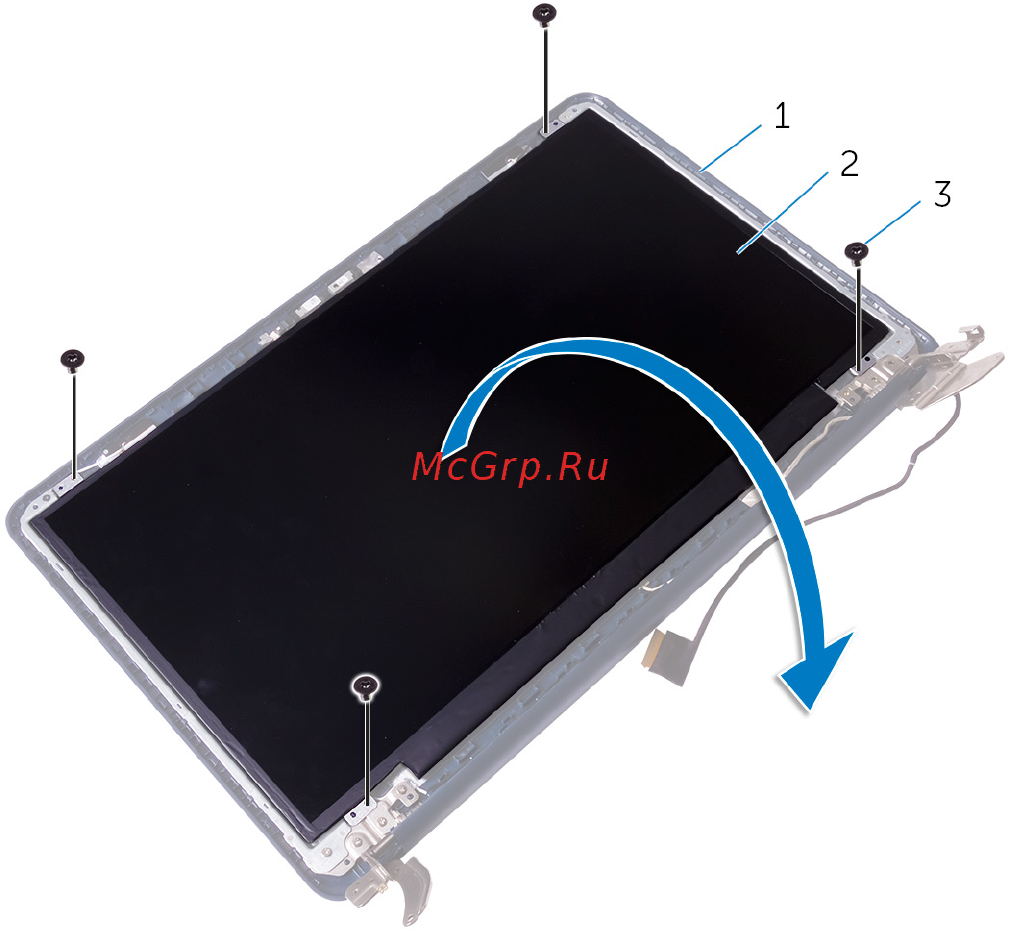

2 Осторожно поднимите панель дисплея и переверните ее.
1 задняя крышка дисплея 2 панель дисплея
3 винты M2x3 (4)
3 Осторожно отделите ленту, затем поднимите защелку и отсоедините кабель
дисплея от разъема кабеля дисплея.
90
