Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [91/111] 221671
![Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [91/111] 221671](/views2/1218026/page91/bg5b.png)

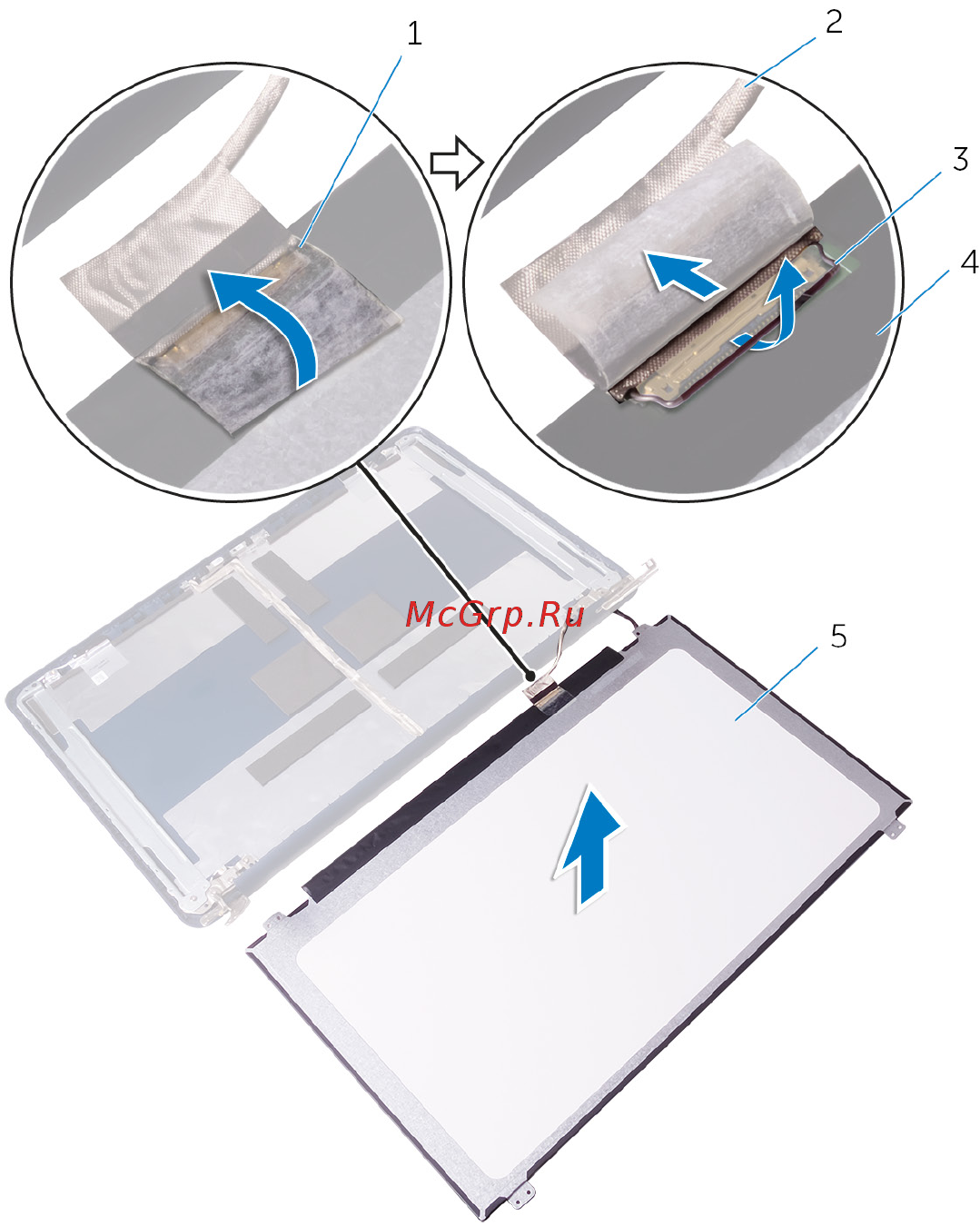

4 Снимите панель дисплея с задней крышки дисплея.
1 лента 2 кабель дисплея
3 защелка 4 задняя крышка дисплея
5 панель дисплея
91
