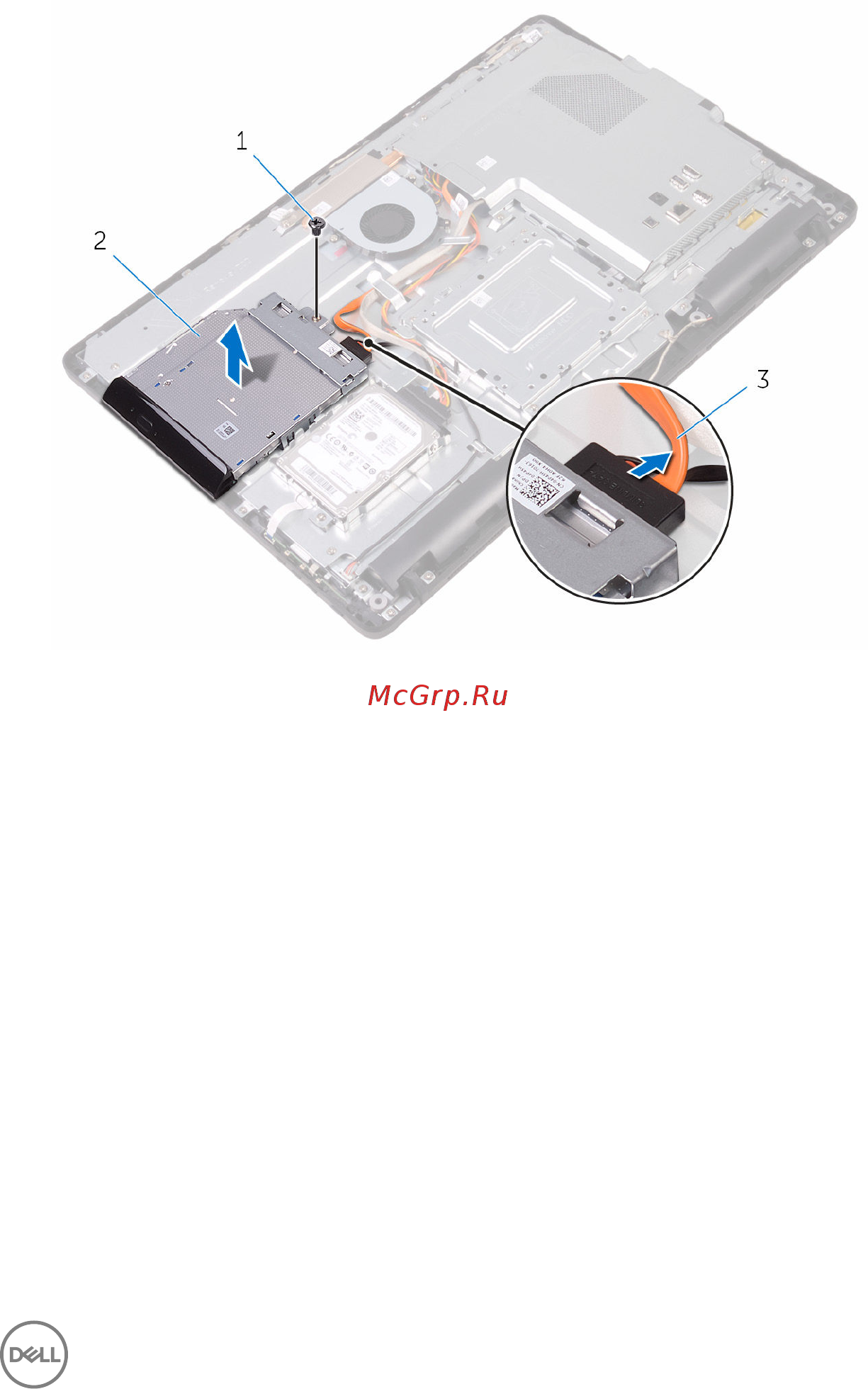

3 Приподнимите консоль оптического дисковода с основания дисплея в сборе.
1 винт 2 оптический дисковод
3 кабель оптического
дисковода
4 Аккуратно подденьте лицевую панель оптического дисковода и извлеките ее
из оптического дисковода.
5 Выверните винты, которыми консоль оптического дисковода крепится к
оптическому дисководу.
31
