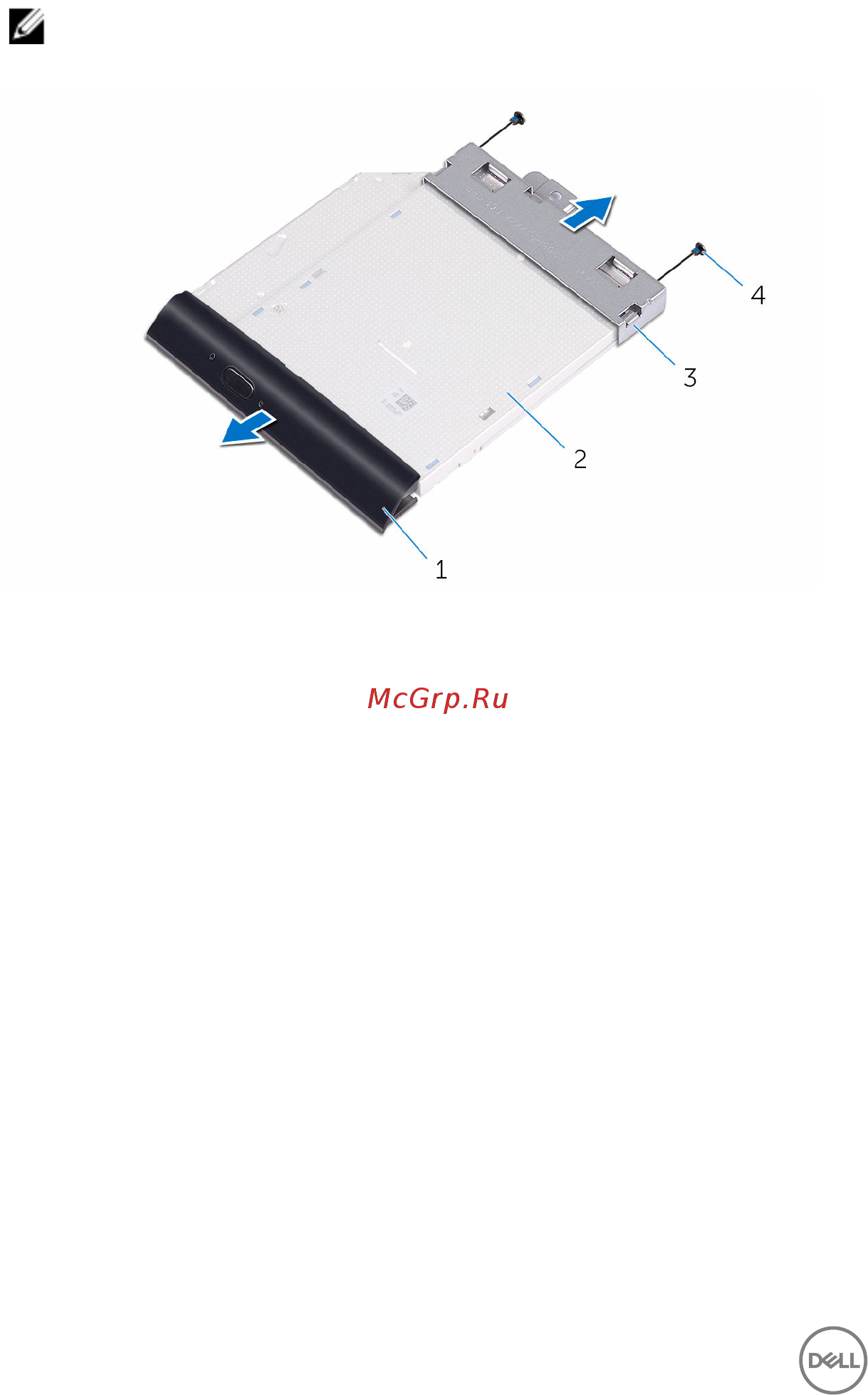

6 Снимите скобу оптического дисковода с оптического дисковода.
ПРИМЕЧАНИЕ: Обратите внимание на ориентацию скобы
оптического дисковода, чтобы можно было правильно установить ее.
1 лицевая панель оптического
дисковода
2 оптический дисковод
3 консоль оптического
дисковода
4 винты (2 шт.)
32
