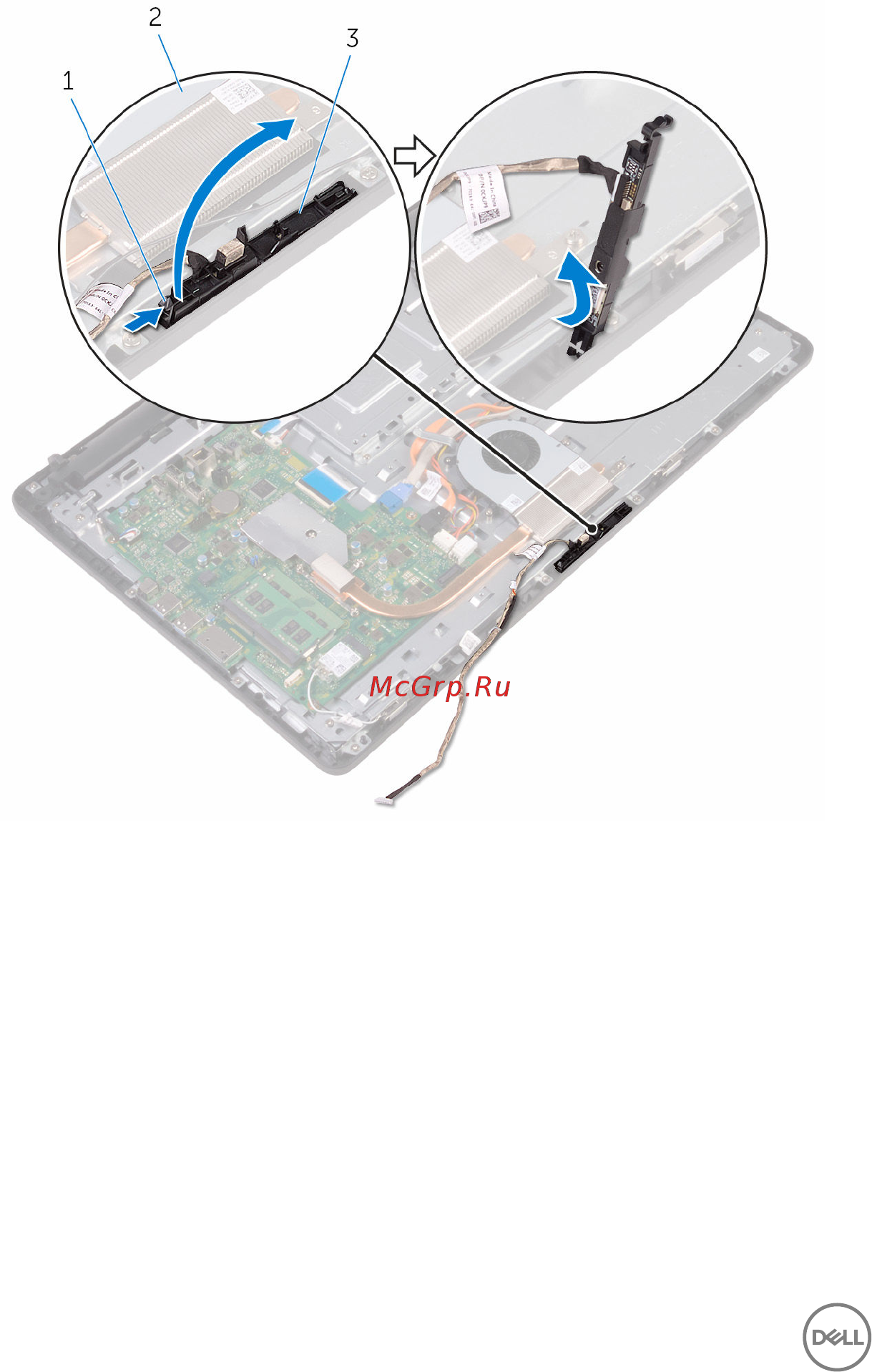

3 Нажмите на защелку, чтобы высвободить рамку камеры из фиксатора на
основании дисплея в сборе, и снимите ее.
1 фиксатор 2 основание дисплея в сборе
3 рамка камеры
4 Переверните камеру.
60
