Dell Inspiron 3264, 3264-9071 Инструкция по эксплуатации онлайн [61/105] 221702

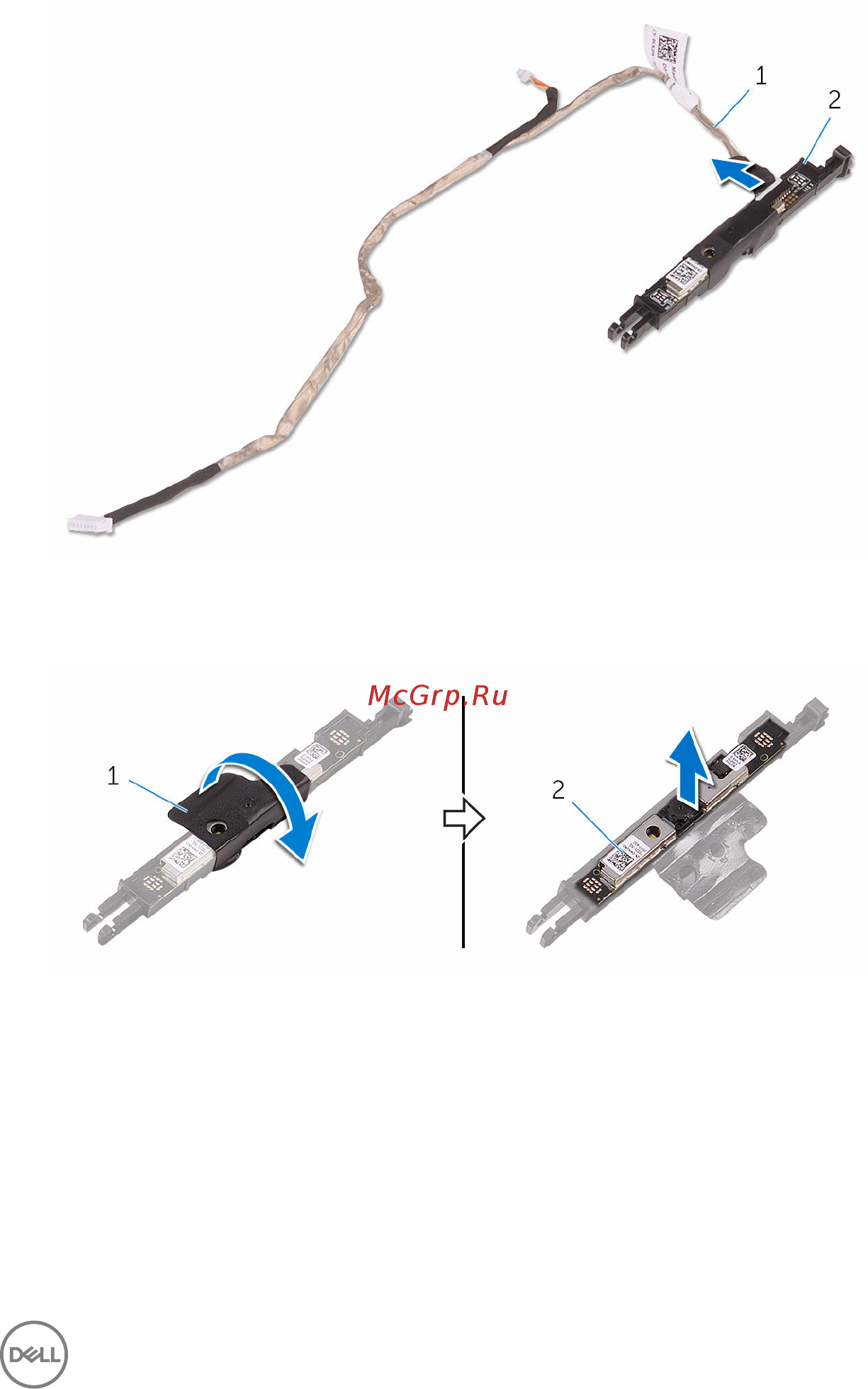

![Dell Inspiron 3264, 3264-9883 Инструкция по эксплуатации онлайн [61/105] 221893](/views2/1264523/page61/bg3d.png)
5 Снимите кабель камеры с выступа на задней панели рамки камеры.
1 кабель камеры 2 рамка камеры
6 Открепите и снимите камеру из рамки.
1 рамка камеры 2 камера
61
