Последовательность действий
1 Отсоедините кабель камеры от модуля камеры.
2 С помощью пластиковой палочки осторожно подденьте камеру с задней
крышки дисплея.

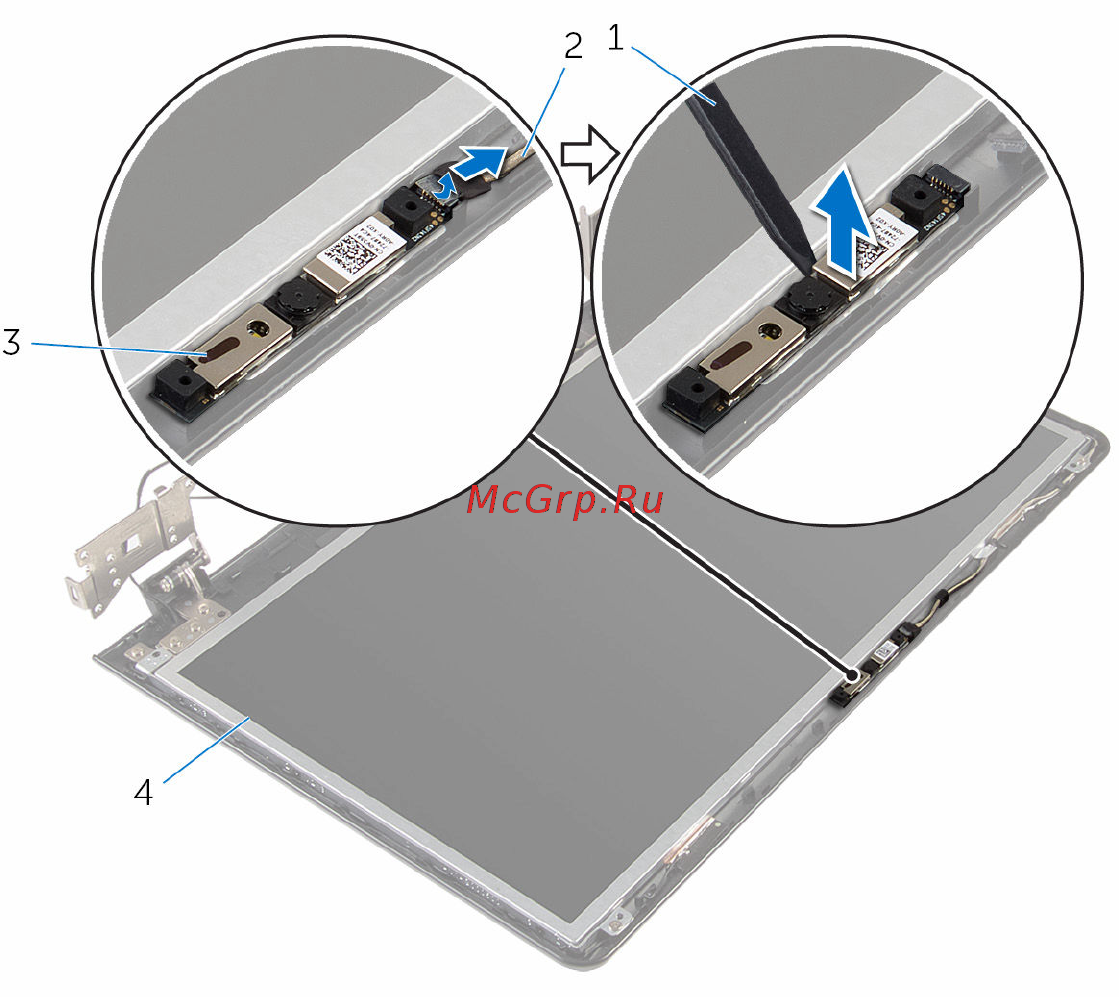

1 пластмассовая палочка 2 кабель камеры
3 камера 4 задняя крышка дисплея
108
