Dell Inspiron 5759, 5759-7810 [61/121] Процедура интегрированная графическая плата
![Dell Inspiron 5759, 5759-7810 [61/121] Процедура интегрированная графическая плата](/views2/1218047/page61/bg3d.png)
2 В последовательном порядке (указанном на радиаторе в сборе) ослабьте
невыпадающие винты, которыми радиатор в сборе крепится к системной
плате.
3 Выверните винты, которыми радиатор в сборе крепится к системной плате.
4 Снимите радиатор в сборе с системной платы.

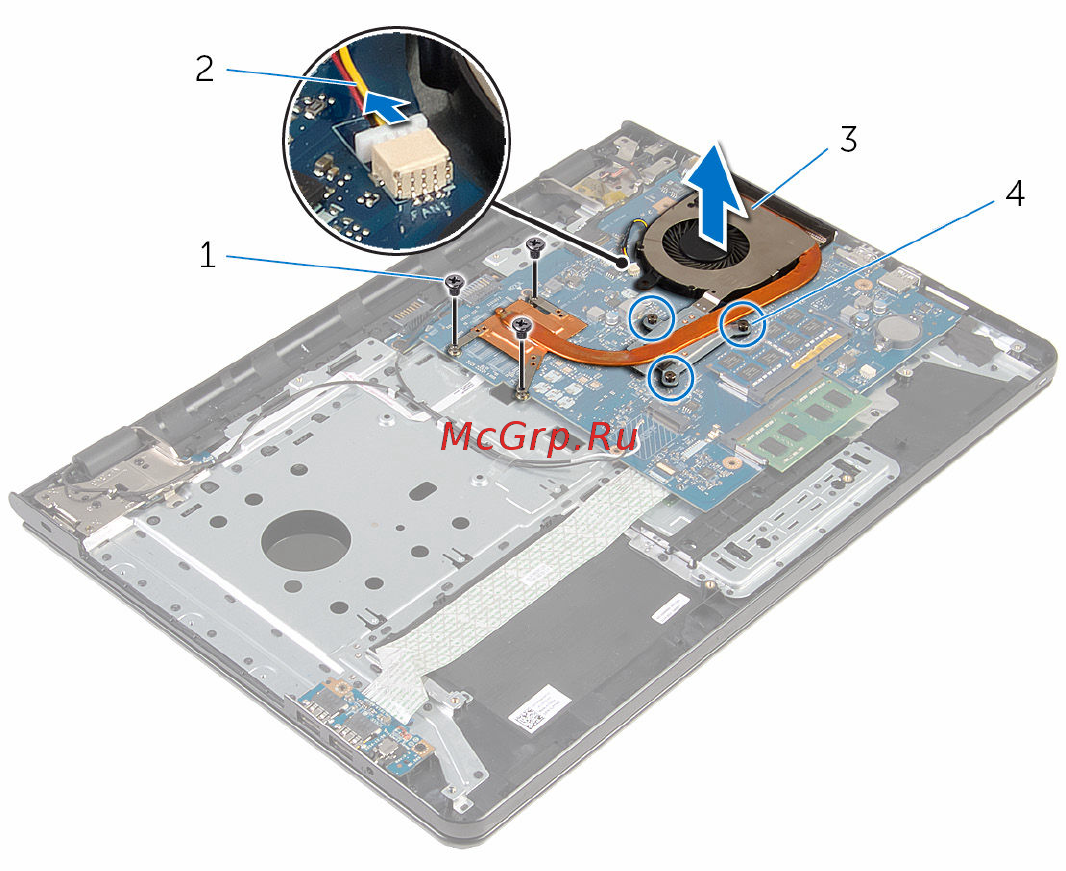

1 винты (3) 2 кабель вентилятора
3 радиатор в сборе 4 невыпадающие винты (3)
Процедура (интегрированная графическая
плата)
1 Отсоедините кабель вентилятора от системной платы.
2 В последовательном порядке (указанном на радиаторе в сборе) ослабьте
невыпадающие винты, которыми радиатор в сборе крепится к системной
плате.
3 Выверните винты, которыми радиатор в сборе крепится к системной плате.
61
