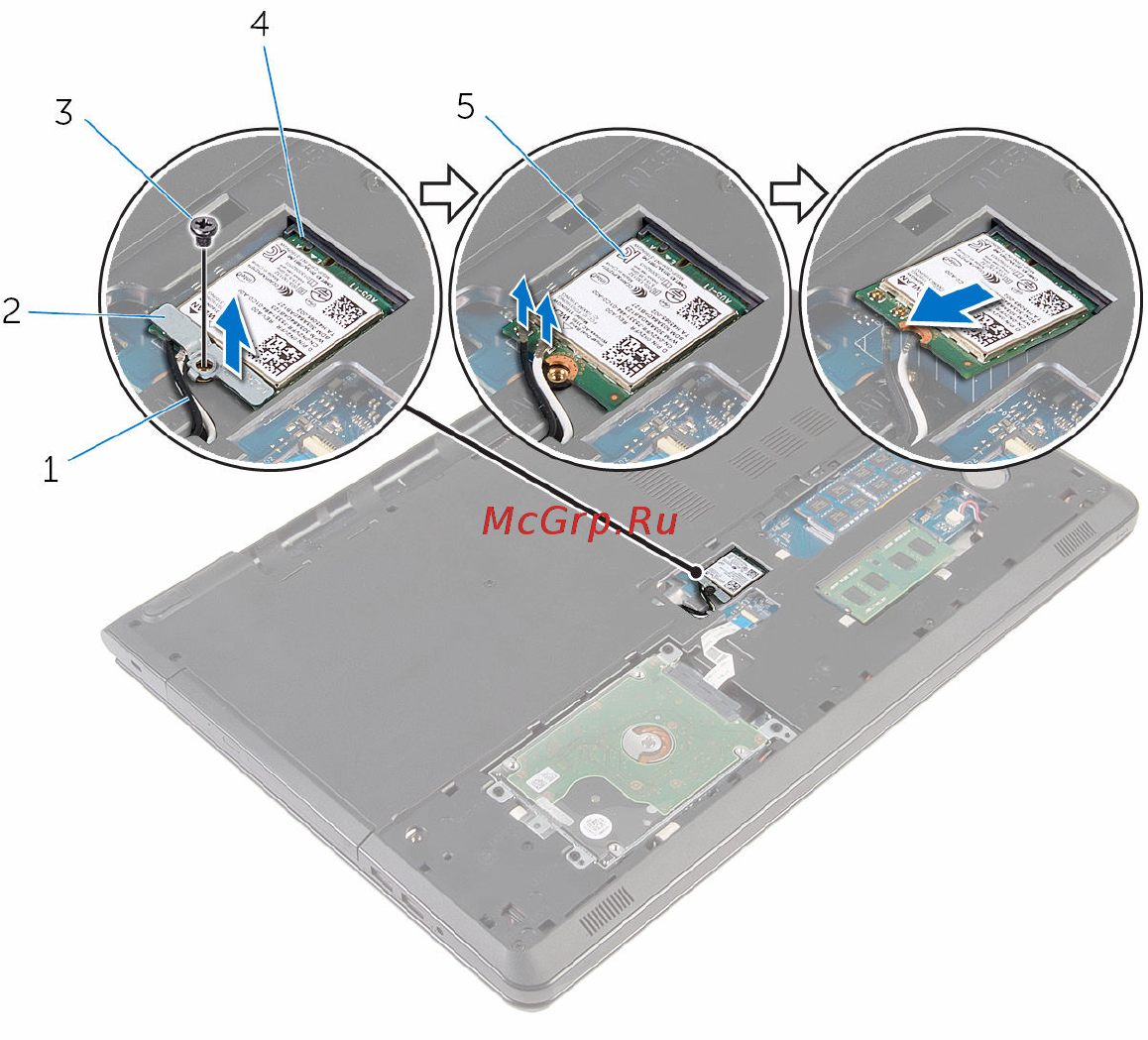

4 Выдвиньте и извлеките плату беспроводной сети из системной платы.
1 антенные кабели (2) 2 скоба платы беспроводной
сети
3 винт 4 разъем платы беспроводной
сети
5 плата беспроводной сети
29
