![Dell inspiron 5759, 5759-9020 Инструкция по эксплуатации онлайн [41/121] 181335](/views2/1218047/page41/bg29.png)

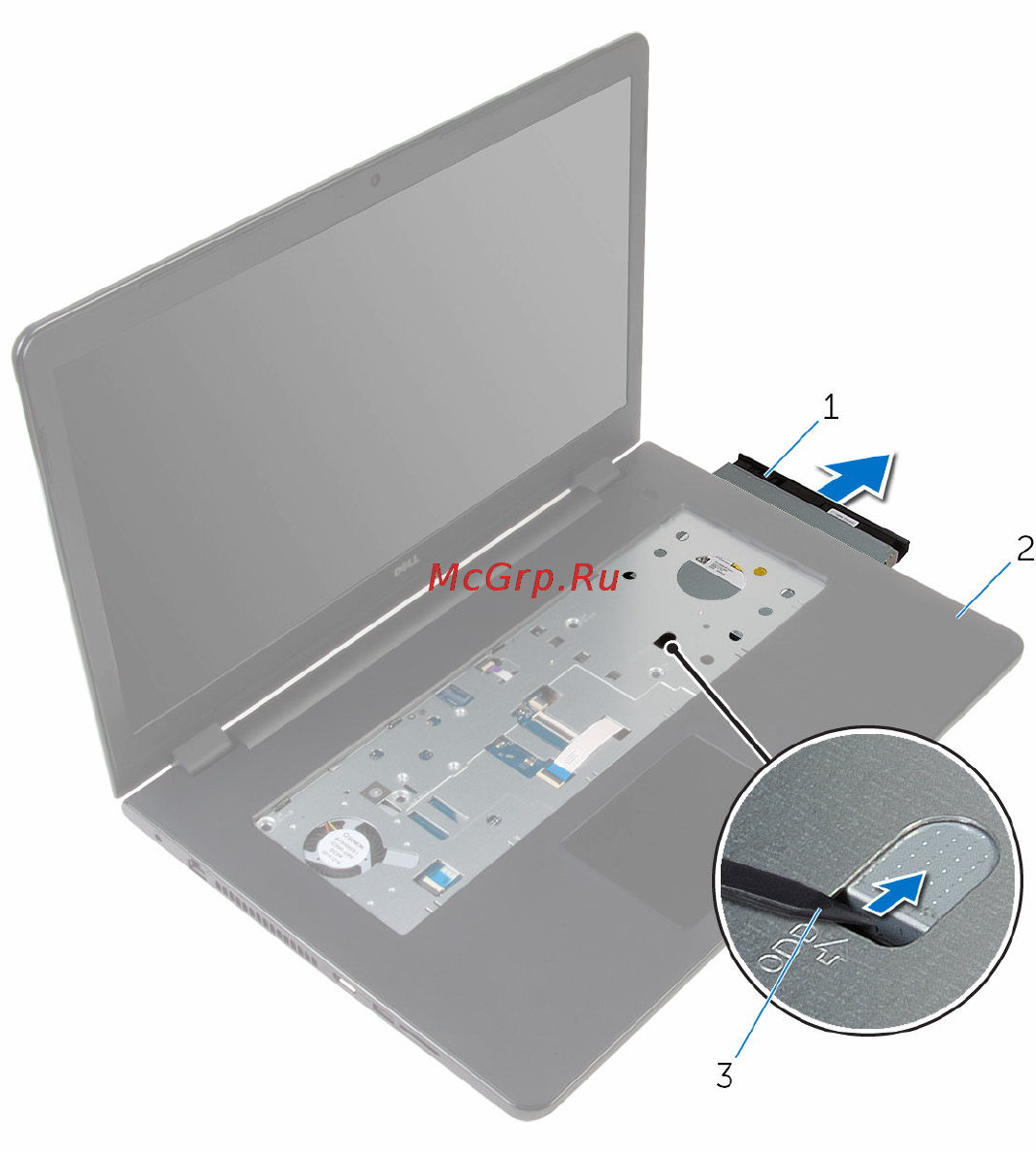

4 Выдвиньте оптический дисковод в сборе из отсека для оптического
дисковода.
1 оптический дисковод в сборе 2 упор для рук
3 пластмассовая палочка
5 Аккуратно подденьте и снимите лицевую панель с оптического дисковода.
41
