Dell Inspiron 5759, 5759-7810 Инструкция по эксплуатации онлайн [58/121] 221703
![Dell Inspiron 5759, 5759-7810 Инструкция по эксплуатации онлайн [58/121] 221703](/views2/1218047/page58/bg3a.png)

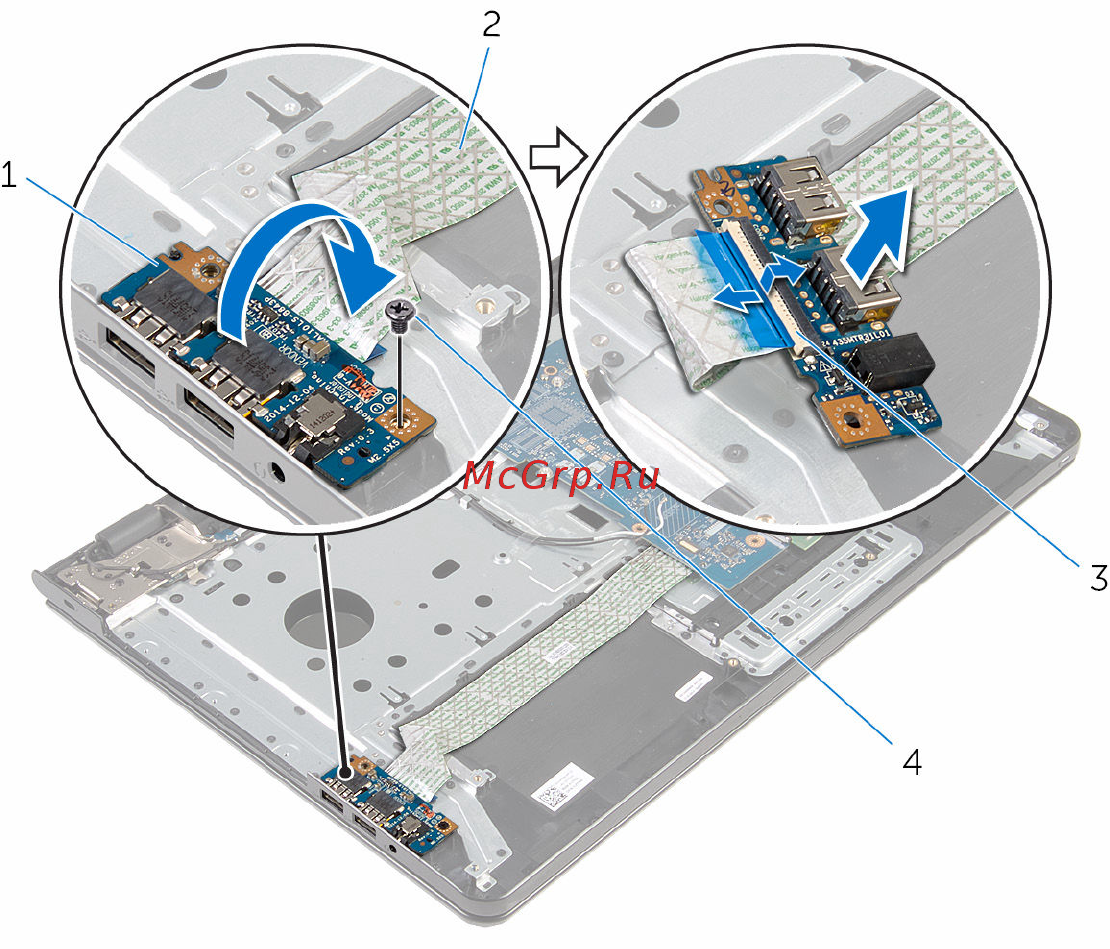

3 Приподнимите защелку и отсоедините кабель платы ввода-вывода от самой
платы.
1 плата ввода-вывода 2 кабель платы ввода-вывода
3 защелка 4 винт
58
