PERCo PERCo-LC72.4 Руководство по эксплуатации онлайн
ГАРАНТИЙНЫЙ ТАЛОН
ОТРЫВНОЙ ТАЛОН на гарантийный ремонт
линия отреза
линия отреза
1. НАЗНАЧЕНИЕ
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4. УСЛОВИЯ ЭКСПЛУАТАЦИИ
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
6. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

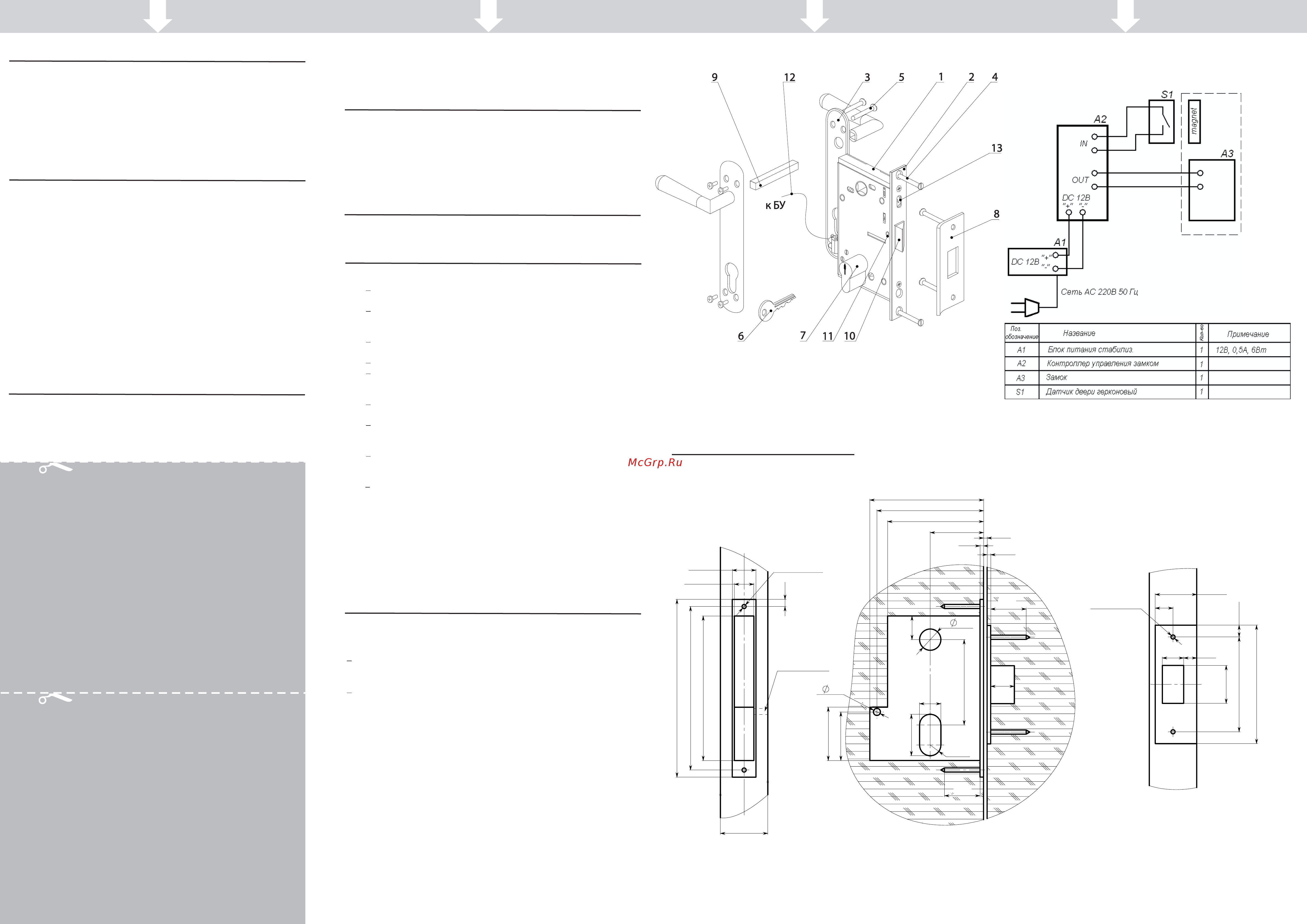

Рис.1 Состав и внешний вид замка.
*1.Замок; 2. Накладка; 3. Ручка с декоративными накладками ;
4. Шуруп 3,5х25; 5. Винт с ответной частью*; 6. Ключ*; 7. Механизм
секретности*; 8. Планка запорная; 9. Стержень*; 10. Ригель; 11. Винт;
12. Кабель управления*;13. Переключатель режима.
- детали не входят в комплект поставки (поставляются опционально
или приобретаются потребителем самостоятельно).
*
Рис.2 Схема подключения замка
Рис.3 Разметка отверстий под замок
Требования безопасности замка соответствуют ГОСТ Р МЭК 335-1-94.
По способу защиты человека от поражения электрическим током замок
относится к изделиям III класса по ГОСТ Р МЭК 335-1-94, п.2.4.10.
Состав и внешний вид замка показаны на рис.1.
1
2
3
4
3. КОМПЛЕКТ ПОСТАВКИ
Замок врезной электромеханический, шт. ......................................1
Планка запорная, шт. .......................................................................1
Шурупы 3,5×2 5 DIN7982, шт. ...........................................................4
Коробка упаковочная, шт. .................................................................1
Руководство по эксплуатации, шт. ...................................................1
Шаблон разметочный, шт. ................................................................2
7. ПРИНЦИП ДЕЙСТВИЯ
Замок дверной врезной электромеханический PERCo-LС72.4 (в
дальнейшем – замок) предназначен для запирания легких и средних
внутренних дверей офисов и административных помещений.
Замок может устанавливаться на деревянные и каркасные
неметаллические двери толщиной от 38 до 50 мм. Он универсален,
поскольку может устанавливаться как на правые, так и на левые двери
с использованием стандартного механизма секретности (см. п. 6).
Замок предназначен для использования в качестве
исполнительного устройства в составе систем контроля и у
правления
доступом.
Технические характеристики замка отвечают требованиям ГОСТ
538-2001 и ГОСТ 5089-2003.
По устойчивости к несанкционированному доступу (НСД) замок
относится к средствам нормальной устойчивости по ГОСТ Р 51241-
2008.
Прочность и стойкость замка к вскрытию соответствует 1 классу по
ГОСТ 5089-2003.
Напряжение управляющего сигнала, В .................................... 11 – 13
Ток рабочий, А ......................................................................0,08 - 0,12
Тип механизма секретности .......................штифтовой цилиндровый
Вылет ригеля замка, дневной режим, не менее, мм .......................11
Вылет ригеля замка, ночной режим, не менее, мм ...................... 18,5
Класс устройства.............................................
... нормально открытый
Габаритные размеры, мм ................................................. 105×20×150
Межцентровое расстояние, мм ........................................................72
Средняя наработка на отказ, срабатываний , ........ не менее 200000
Средний срок службы, лет ................................................не менее 8
Класс защиты ............................................... ІІІ по ГОСТ Р МЭК 335-1
Масса замка,
кг
................................................................ не более 0,5
Механизм секретности с комплектом ключей, ручки с
декоративными накладками и элементы крепления, кабель управления
в комплект поставки не входят. Они поставляются компанией PERCo
дополнительно или приобретаются потребителем самостоятельно.
Замок LC72.4 предназначен для эксплуатации в нерегулярно
отапливаемых помещениях и помещениях с искусственно
регулируемыми климатическими условиями (исполнение УХЛ4 по
ГОСТ 15150-69).
Значение рабочей температуры окружающего воздуха при
эксплуатации от +1°С до +45°С.
Рабочее значение относительной влажности воздуха 75% при
+15°С.
Особенности замка:
корпусные детали замка и запорная планка имеют
антикоррозионное покрытие;
конструкция замка устойчива к самопроизвольному открытию
и к самопроизвольной смене режима работы, например, от
удара по двери;
кабель управления замком подводится по полотну двери с
гибкой развязкой;
замок имеет низкое энергопотребление;
конструкция замка не требует проведения профилактических
работ и применения смазки потребителем на весь период
эксплуатации;
расстояние от центра ручки до центра механизма
секретности – 72 мм;
универсальность конструкции позволяет устанавливать замок
на «правые» и «левые» двери за счет переориентации скоса
ригеля при монтаже;
замок управляется дистанционно с помощью контроллера
СКУД (в поставку не входит).
Унификация конструкции позволяет:
применять в замке стандартные штифтовые цилиндровые
механизмы секретности европейского стандарта EuroDIN (V
DIN 18254), например, механизмы секретности типа 8809,
8209, 8259 фирмы ISEO (Италия) или механизмы секретности
серии D фирмы Wilco Supply (типа 254 – 274 – 294, 453, 454,
554), а также любые отечественные аналоги механизмов
секретности типа МЦ-1 или МЦ-21 R;
применять накладные принадлежности и ручки ведущих мировых
производителей – фирмы ABLOY, Azbe, GARD, KALE, CISA и
других,
что дает возможность потребителю использовать замок на дверях
толщиной до 50 мм.
Замок является нормально открытым устройством и открывается
поворотом ручки после разблокировки стопорного устройства замка.
До момента разблокировки поворот ручки блокируется.
Разблокировка замка производится:
поворотом ключа в механизме секретности против часовой
стрелки до упора с удержанием ключа и последующим поворотом
ручки замка;
снятием управляющего напряжения с клемм замка от контроллера
СКУД и последующим поворотом ручки замка;
После разблокировки и поворота ручки ( около 40º) ригель замка
убирается внутрь и появляется возможность открытия двери. Для
закрытия подключенного к СКУД замка достаточно просто закрыть
дверь, не поворачивая ручку замка, поскольку ригель замка убирается
внутрь корпуса за счет имеющегося скоса.
Для нормальной эксплуатации замка в составе СКУД необходимо
наличие контроллера с возможностью подключения датчика открытия
двери (геркона). Схема подключения замка показана на рис.2.
Подключение замка к контроллеру выполняется без требований к
полярности сигнала. Параметры блока питания А1 должны
соответствовать параметрам контроллера А2.
Для открытия замка контроллер А2 должен снять напряжение с
замка до момента открытия двери (что контролируется по сигналу
геркона, либо выполняется снятием напряжения на опреде
ленное
время).
Закрытие двери возможно без снятия управляющего напряжения
на замок.
Если управляющее напряжение с контроллера по каким-то
причинам не снимается, возможно открытие замка ключом (поворот
против часовой стрелки до упора и открытие двери поворотом ручки).
3
25
20
18
18
6
45
41
72
20
45
81
96
25
3
90
3
R
9
35
Отверстие
под кабель
150
138
20
16,5
122
6
38... 50
100
80
35
32
81 11
10
15
2 отв. Ø3
2 отв. Ø3
Содержание
- 2001 и гост 5089 2003 по устойчивости к несанкционированному доступу нсд замок относится к средствам нормальной устойчивости по гост р 51241 2008 прочность и стойкость замка к вскрытию соответствует 1 классу по гост 5089 2003 1
- Комплект поставки 1
- Конструктивные особенности 1
- Масса замка кг не более 0 5 1
- Назначение 1
- Напряжение управляющего сигнала в 1 13 ток рабочий а 08 0 12 тип механизма секретности штифтовой цилиндровый вылет ригеля замка дневной режим не менее мм 1 вылет ригеля замка ночной режим не менее мм 8 5 класс устройства нормально открытый габаритные размеры мм 05 20 150 межцентровое расстояние мм 2 средняя наработка на отказ срабатываний не менее 200000 средний срок службы лет не менее 8 класс защиты ііі по гост р мэк 335 1 1
- Отв ø3 1
- Принцип действия 1
- Технические характеристики 1
- Технические характеристики замка отвечают требованиям гост 1
- Требования безопасности 1
- Условия эксплуатации 1
- Call центр 8 800 775 37 05 бесплатно тел 812 247 04 57 почтовый адрес 194021 россия санкт петербург политехническая улица дом 4 корпус 2 2
- Perco lс72 2
- System perco ru по вопросам обслуживания электроники систем безопасности turnstile perco ru по вопросам обслуживания турникетов ограждений locks perco ru по вопросам обслуживания замков soft perco ru по вопросам технической поддержки программного обеспечения 2
- _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2
- Внимание стабистор предназначен для защиты устройства вырабатывающего управляющий сигнал 2
- Вывинтите полностью установочный винт 11 ключом шестигранным s2 5 рис 2
- Выполните выборку установочного паза в дверной коробке в соответствии с разметкой по рис 2
- Дополнительная информация геркон необходимо отрегулировать при установке таким образом чтобы происходило надежное замыкание контакта при закрытии двери 2
- Закрепите планку запорную на дверной коробке саморезами из комплекта поставки в случае использования замка в качестве исполнительного устройства в системах контроля и управления доступом рекомендуется установить на зажимы контактной группы замка стабистор bzw06 15b или p6ke16ca или стабистор иной марки с аналогичными характеристиками 2
- Закрытие замка и блокировка проверяются на открытой двери закрытие замка утапливание ригеля при вынутом ключе поворотом ручки двери невозможно повторите проверку несколько раз не закрывая двери 8 проверьте работу замка в ночном режиме перевод в ночной режим производится перемещением вверх до упора переключателя режима находящегося на лицевой планке замка после этого дверь можно закрывать и замок автоматически перейдет в ночной режим 2
- Замок дверной врезной электромеханический 2
- Извлеките съемную часть ригеля и разверните ее в нужное положение 2
- Линия отреза 2
- На открытой двери имитацию закрытия производят нажатием на 2
- Основной режим работы замка дневной который 2
- Последовательности 2
- Проверьте работу замка в дневном режиме вставьте ключ 6 в отверстие механизма секретности 7 и поверните его по часовой стрелке до упора для правых дверей направление поворота ключа по часовой стрелке для левых дверей против часовой стрелки с внешней стороны двери не отпуская ключа поверните ручку двери ригель должен утапливаться полностью без заеданий без поворота ключа в механизме секретности при проверке открытие замка ручкой невозможно 2
- Разделка отверстий под установку замка 1 механизма секретности ручки паза под накладку 2 в двери и паза под запорную планку 8 в дверной коробке должны соответствовать рисунку 2 и прилагаемому шаблону из комплекта поставки внимание монтаж требует точной установки замка и запорной планки по вертикали для обеспечения стабильной работы замка нормальная работа замка рассчитана на зазор между дверной коробкой и дверью между замком и запорной планкой в диапазоне от 1 до 4 мм оптимально 2 3 мм 2
- Разметку отверстий под механизм секретности фалевую ручку со стержнем и кабель производите по соответствующему шаблону из комплекта поставки шаблон необходимо предварительно вырезать и приложить к внутренней стороне двери отверстие под кабель выполняется с внутренней стороны двери после разметки возможна прокладка кабеля через полотно двери тогда отверстие ø6 не выполняется способ прокладки определяются установщиком замка и потребителем 1 выполните в двери разделку в соответствии с разметкой размеры на рис 2 при необходимости выполните переустановку ригеля замка для его правильной ориентации относительно двери правая u043bевая для чего 2
- Ригель замка поскольку переключателем снимается ограничение перемещения ригеля при переходе замка в ночной режим нажатый ригель после его отпускания дополнительно выдвигается еще на 7 5 мм после этого ригель блокируется в выдвинутом положении открытие замка из ночного режима производят ключом поворот по часовой стрелке до упора после чего не отпуская ключа поворачивают ручку замка ручка должна поворачиваться легко без заеданий после отпускания ручки замок автоматически переходит в дневной режим работы ограничивается вылет ригеля проверка выполняется несколько раз 9 проверьте прохождение сигналов управления перед окончательным закреплением замка 1 на двери подсоединив кабель управления к контактам замка при подаче сигнала управления происходит блокировка механизма замка 1 при этом не будет возможности открытия замка поворотом ручки закрытие замка при проверке проверяется нажатием на ригель при этом напряжение управления с контактов замка снимается ригель должен перемещаться в замке без 2
- Руководство по эксплуатации 2
- Техническая поддержка call центр 8 800 775 37 05 бесплатно тел факс 812 247 04 55 2
- Установите запорную планку 8 в паз дверной коробки обеспечив зазор 1 5 3 мм при закрытой двери между плоскостью планки 8 и накладкой 2 паз запорной планки рис должен быть расположен строго симметрично относительно поперечного сечения ригеля замка 2
- Установите съемную часть ригеля в замок и закрепите ее установочным винтом примечание замки выпускаются с ригелем установленным под левую дверь 3 проведите кабель управления от контроллера по внутреннему полотну двери оставляя петлю на линии открытия двери заведите его внутрь установочного кармана через соответствующее отверстие и подключите к клеммной колодке замка после чего установите замок в установочный карман двери и закрепите его саморезами из комплекта поставки 4 установите механизм секретности 7 в замок 1 и зафиксируйте его установочным винтом через отверстие в торцовой планке замка 1 механизм секретности не входит в комплект поставки 5 установите ручки с декоративными накладками 3 и стяните их винтами с резьбовыми втулками 5 не входят в комплект поставки 6 монтаж закончен 2
- Установку и подключение считывающего устройства скуд выполните в соответствии с требованиями рэ демонтаж замка следует производить в обратной 2
- Характеризуется тем что ригель выдвигается на величину скоса 11 мм что позволяет замку закрываться в режиме защелки независимо от наличия отсутствия управляющего напряжения перевод замка в ночной режим перевод производится на открытой двери перемещением вверх до упора переключателя режима 13 находящегося на лицевой планке замка после этого дверь закрывается и замок автоматически переходит в ночной режим переключатель снимает ограничение перемещения ригеля поэтому в ночном режиме ригель дополнительно выдвигается еще на 7 5 мм что снижает вероятность несанкционированного открытия путем отжатия двери открытие замка из ночного режима производится аналогично открытию из дневного режима т е используется либо ключ либо устройство скуд при этом после открытия замка из ночного режима он автоматически переходит в дневной режим работы 2
