Электронная проходная PERCo-KT02.3

2 УСТРОЙСТВО

Устройство ЭП показано на рис. 1. ЭП состоит из: стойки (1-3), встроенного

контроллера ЭП, двух считывателей, встроенного картоприемника, трех

преграждающих планок (5) и ПДУ (16).

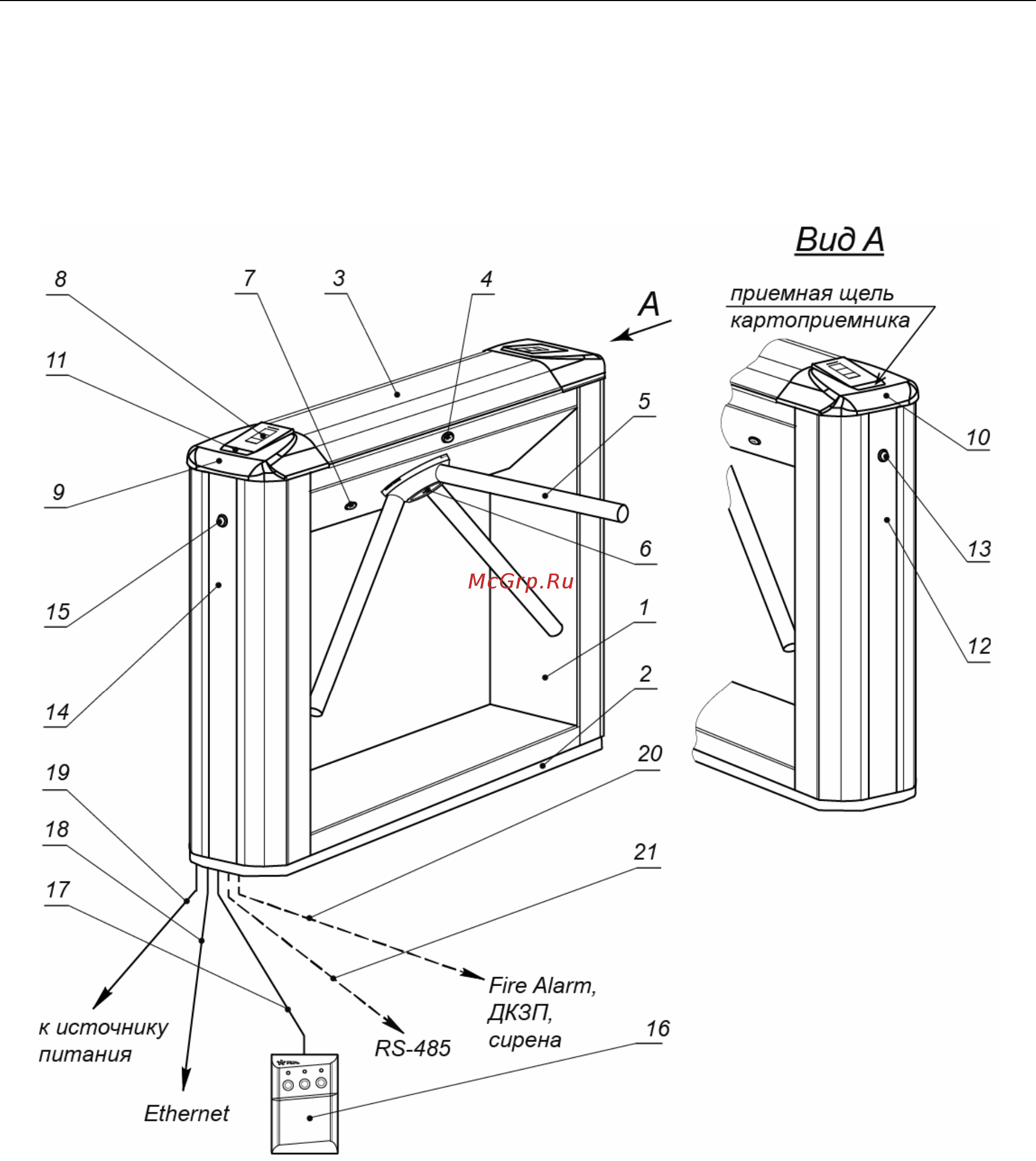

Рисунок 1. Устройство ЭП

1 – каркас; 2 – основание; 3 – крышка; позиции 1-3 образуют стойку;

4 – замок крышки; 5 – планка преграждающая, 6 – крышка, закрывающая места

крепления преграждающих планок; 7 – замок механической разблокировки;

8 – блок индикации; 9,10 – крышки торцевые со считывателями; 11- заглушка щели;

12 – контейнер картоприемника; 13 – замок контейнера; 14 – заглушка боковая;

15 – замок заглушки боковой; 16 – ПДУ; 17, 18, 19, 20, 21 – кабели подключения ЭП
