Руководство пользователя

2.1 Блок индикации

Блоки индикации расположены на торцевых крышках (8) стойки ЭП и предназначены

для информирования пользователей о текущем состоянии направлений прохода ЭП

и установленных РКД. Индикация ЭП при подаче команд управления от ПДУ указана

в табл. 1. Блок индикации имеет три мнемонических индикатора (см. рис. 2):

–

Зеленый индикатор разрешения прохода.

ЭП разблокирована в данном направлении.

–

Желтый индикатор ожидания команды

оператора или предъявления карты.

ЭП заблокирована в данном направлении.

–

Красный индикатор запрета прохода.

ЭП заблокирована в данном направлении.

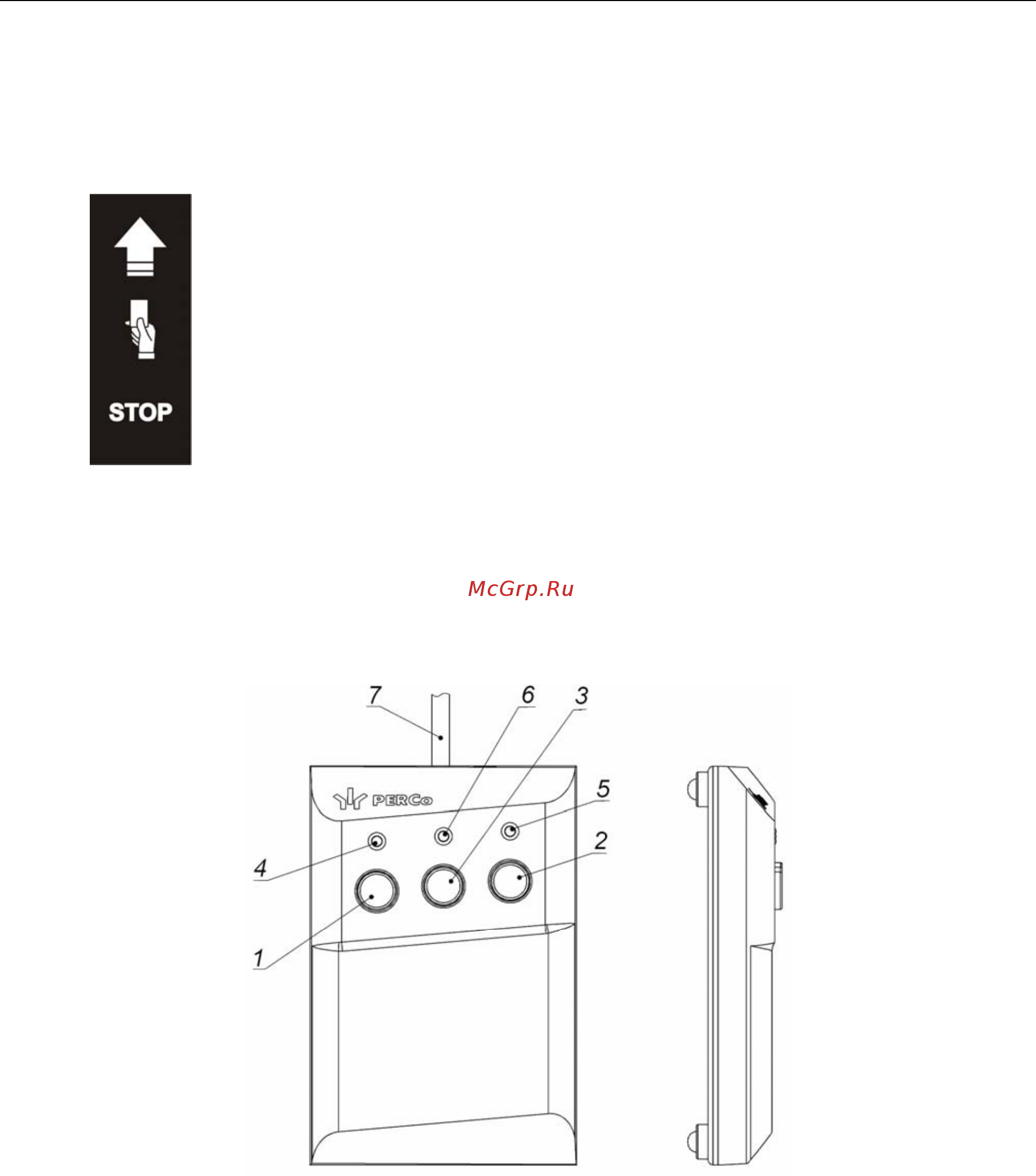

Рисунок 2. Мнемонические индикаторы блока индикации

2.2 ПДУ

ПДУ (16) выполнен в виде небольшого настольного прибора в корпусе из

ударопрочного АБС-пластика и предназначен для задания и индикации режимов

работы при ручном управлении ЭП. Внешний вид ПДУ показан на рис. 3.

Рисунок 3. Общий вид и габаритные размеры ПДУ

1, 2, 3 – кнопки LEFT, RIGHT, STOP для подачи команд управления;

4, 5 – зеленые световые индикаторы «Left», «Right»;

6 – красный световой индикатор «Stop»; 7 – кабель ПДУ

На лицевой панели ПДУ расположены три кнопки для подачи команд управления.

Средняя кнопка STOP предназначена для блокирования возможности прохода

через ЭП в обоих направлениях. Левая и правая кнопки LEFT, RIGHT

предназначены для разблокировки ЭП в выбранном направлении. Над кнопками

расположены световые индикаторы текущего состояния направлений прохода ЭП.

Доступные при ручном управлении ЭП команды и индикация на ПДУ указаны в

табл. 1.
