Руководство по эксплуатации
2. «IP MODE» Перемычка в положение 1–2. Вариант предназначен для работы в
сетях с динамическим распределением IP-адресов.
Контроллер получает IP-адрес (шлюз, маску подсети) от DHCP-сервера.
3. «IP DEFAULT» Перемычка в положение 2–3.
Контроллер работает с заводскими установками IP-адреса (шлюза, маски
подсети).
Пароль для доступа к контроллеру сбрасывается.
Примечание:
Пользовательские установки IP-адреса (шлюза, маски подсети), если они были
заданы, при переходе в режим «IP DEFAULT» сохраняются. При следующем
включении, если перемычка будет снята, контроллер начнет работать с ними.

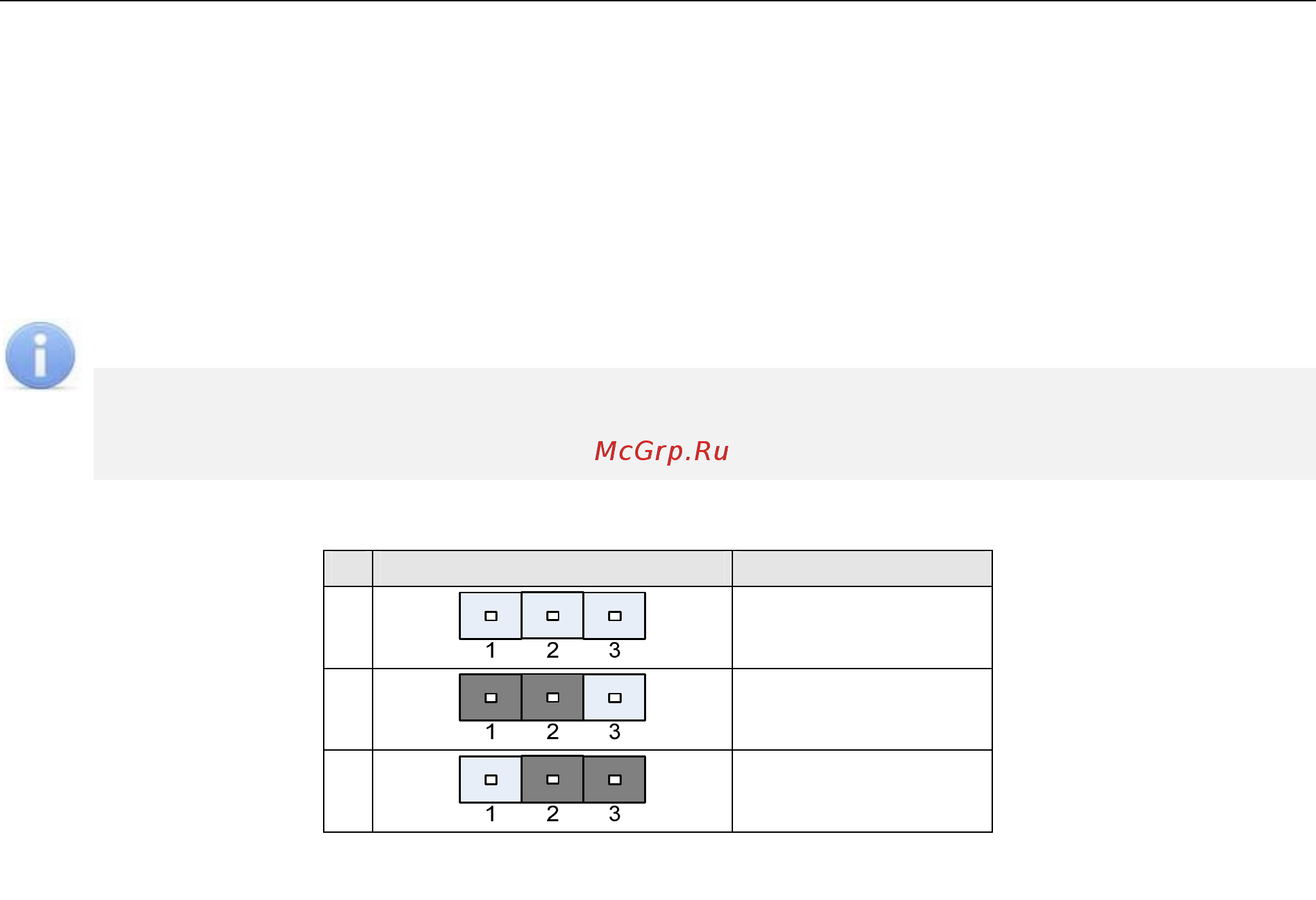

Таблица 2. Варианты установки перемычки на разъем ХР1
№ Положение перемычки Режим
1
Пере ятамычка сн
2 IP MODE
3 IP DEFAULT
10
