Руководство по эксплуатации

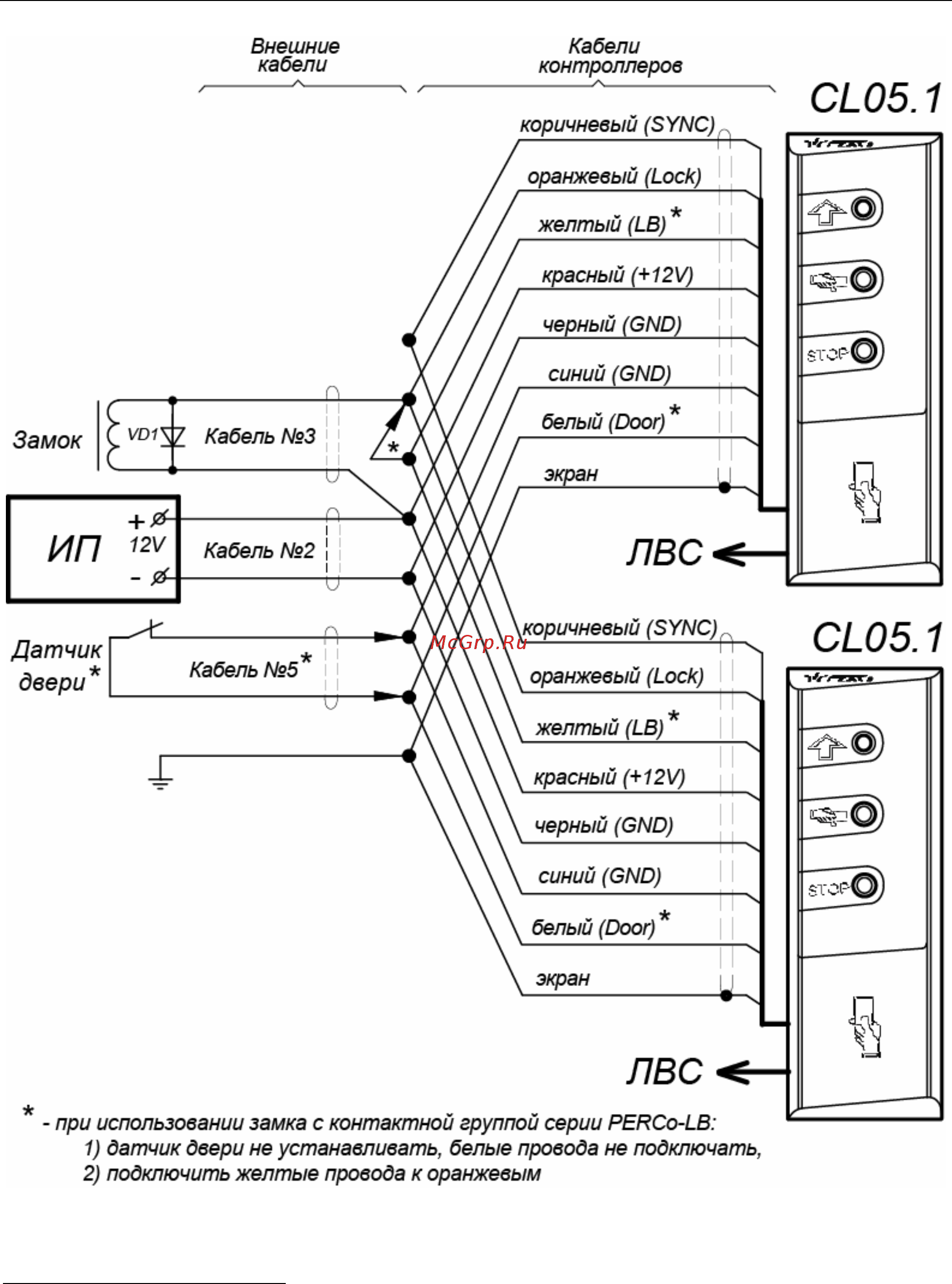

Рисунок 4. Схема параллельного подключения двух контроллеров
для управления двусторонней дверью
1
1
На приведенной схеме показано подключение замков, открывающихся при подаче
напряжения (нормально закрытых электромеханических замков). Для подключения
замков, открывающихся при снятии напряжения (нормально открытых
электромеханических замков и электромагнитных замков), необходима установка
дополнительного реле, нормально замкнутые контакты которого включаются в цепь
подачи питания на замок.
16
