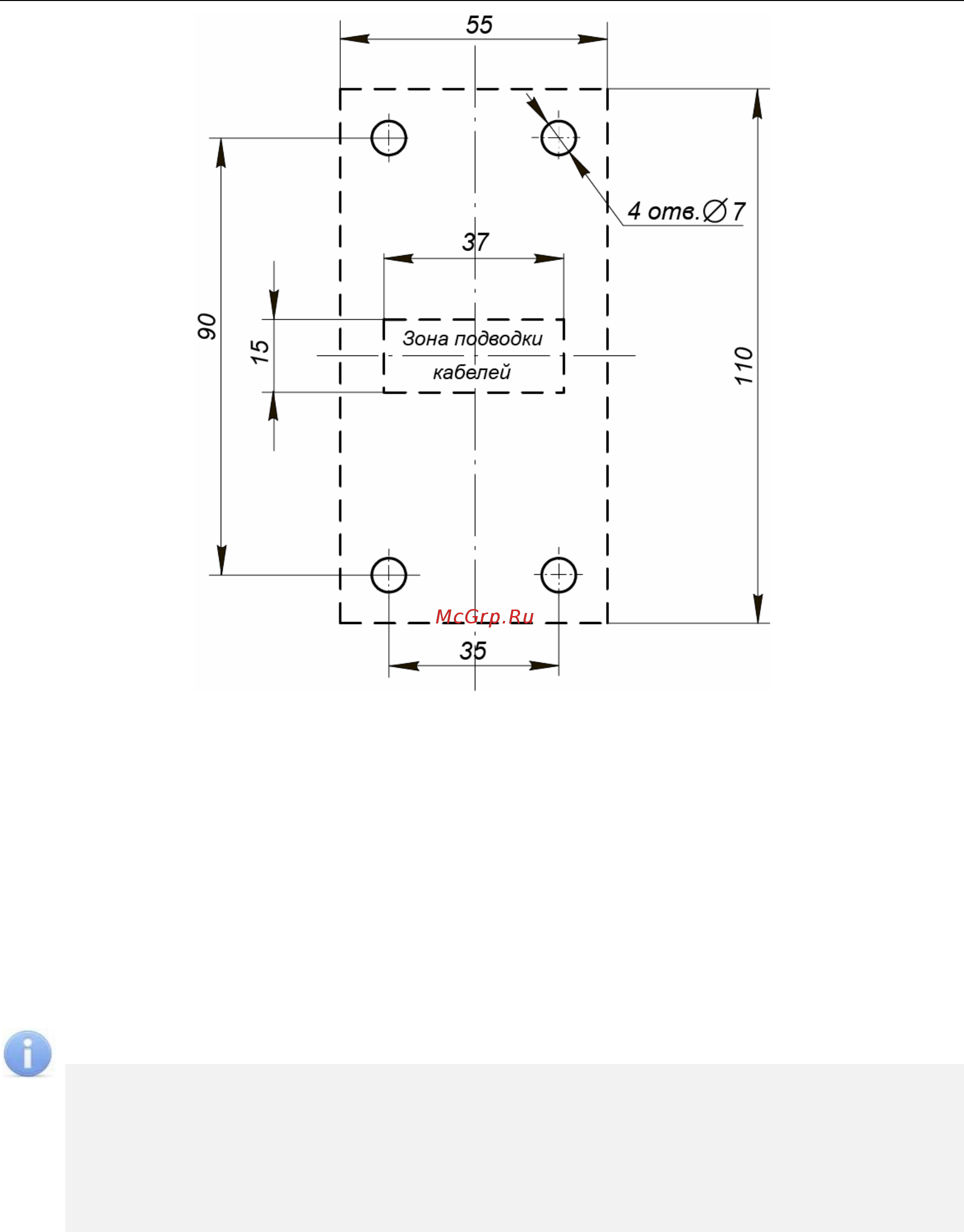

Рисунок 4. Разметка отверстий для установки считывателя

4. Произведите разметку и разделку отверстий на установочной поверхности для

крепления монтажного кронштейна и проводки кабелей согласно схеме,

приведенной на рисунке 4.

5. Пропустите кабели считывателя через предназначенные для них отверстия в

монтажном кронштейне и на установочной поверхности. Закрепите

считыватель на установочной поверхности с помощью четырех шурупов из

комплекта поставки.

6. Проложите кабели, закрепите их и подключите к контроллеру СКУД согласно

схемам подключения, приведенным на рисунках 5 и 6 или в РЭ на контроллер.

Типы используемых при подключении кабелей указаны в таблице 4.

Примечания:

 При подключении по интерфейсу Wiegand переключение формата

выходных данных рекомендуется осуществить непосредственно в месте

соединения штатного кабеля считывателя с удлиняющим кабелем (см.

таблицу 3).

 Для защиты кабелей считывателя рекомендуется использовать

гофрошланг.
