Считыватель бесконтактный PERCo-IR10

4 КРАТКОЕ ОПИСАНИЕ

4.1 Устройство считывателя

Считыватель представляет собой блок в пластмассовом корпусе, на передней

панели которого в правом верхнем углу расположены три индикатора: красный

(вверху), желтый (в центре) и зеленый (внизу). Для крепления считывателя к

поверхности в комплект поставки входит монтажный кронштейн. Защита электроники

от негативных воздействий окружающей среды обеспечивается за счет установки

защитной пластиковой пластины с герметизирующей прокладкой. Кабели для

подключения считывателя выведены с его тыльной стороны.

Считыватель имеет встроенную звуковую индикацию. Считывание кода

подтверждается кратковременным звуковым сигналом и кратковременным

изменением состояния желтого (центрального) светового индикатора на

противоположное (выключением, если горел и включением, если не горел).

На плате считывателя (см. рисунок 1) расположены три конфигурационные

перемычки-джамперы (ХP1, ХP2 и ХP3) и одна перемычка-провод ХP5 –

«отключение концевого резистора» (наличие перемычки – концевой резистор

присутствует, при удалении (перекусывании) перемычки – концевой резистор

отключен).

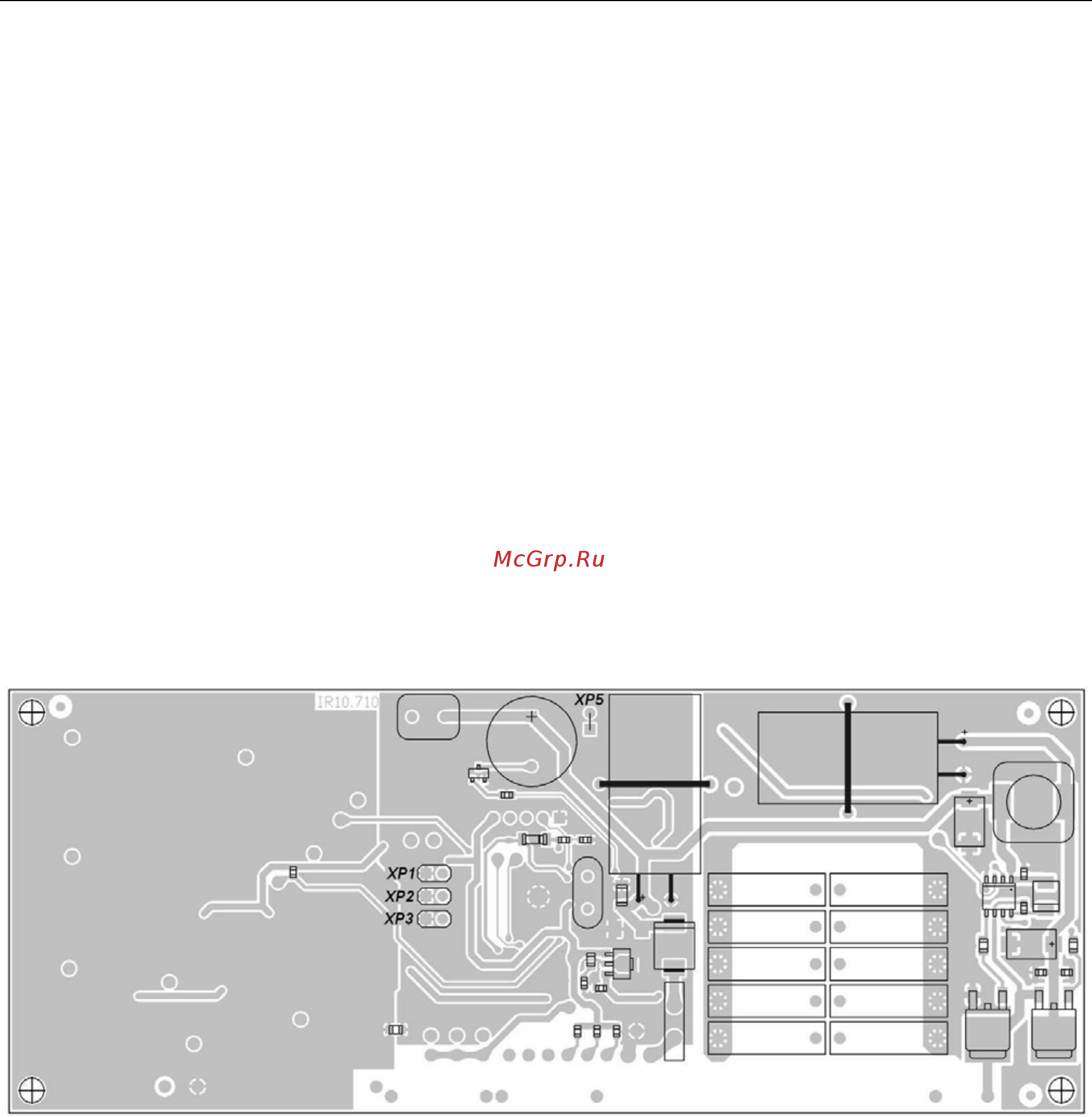

Рисунок 1. Внешний вид платы считывателя

4.2 Принцип работы считывателя

Считыватели обеспечивают считывание кода с идентификаторов Proximity с рабочей

частотой 125 кГц (в дальнейшем – идентификатор) производства HID Corporation

типа ProxCard II и ISOProx II (стандартных форматов HID: 26 бит (H10301), 37 бит

(H10302, H10304)), а также идентификаторов IL-05ELR и ЕМ4100/4102 производства

EM Microelectronic-Marin.

Считывание кода происходит при поднесении идентификатора к считывателю.

Предельное расстояние, на котором считывателем обеспечивается считывание

идентификаторов, зависит от типа идентификатора и составляет от 50 до 100 см.

При этом идентификатор может находиться в кармане, в бумажнике или в любом

другом радиопрозрачном контейнере (футляре).
