Данные передаются старшими битами вперед.

Длина кодовой посылки зависит от выбранного при монтаже формата выходных

данных считывателя и может быть либо фиксированной, либо определяться

размерностью данных, полученных от идентификатора.

При отличии длины кодовой посылки, принятой от идентификатора, от длины

выходной кодовой посылки действуют следующие правила:

 если принятая от идентификатора кодовая посылка длиннее выходной,

отбрасываются лишние старшие разряды;

 если принятая от идентификатора кодовая посылка короче выходной,

недостающие старшие разряды заполняются нулями.

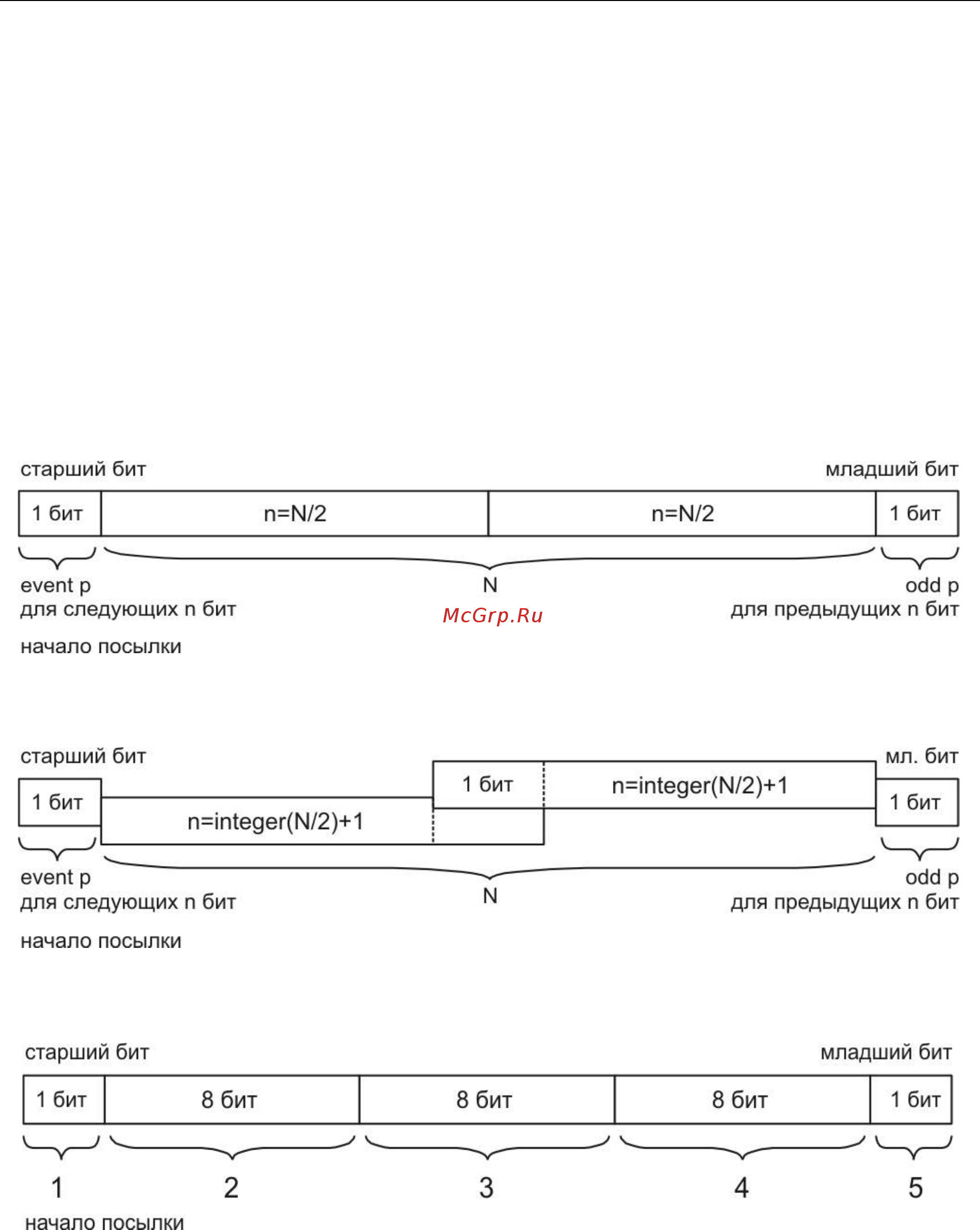

Структура кодовой посылки и порядок расчета паритетов в ней для форматов

фиксированной длины представлены на рисунках:

 Кодовый сигнал от идентификатора имеет в своем составе четное количество

бит (N/2 – целое число):

 Кодовый сигнал от идентификатора имеет в своем составе нечетное

количество бит (N/2 – не целое число):

Структура выходной кодовой посылки в формате Wiegand 26 (H10301) представлена

на рисунке:

1 Контрольный бит (соответствует паритету на четность для следующих 12 бит

данных).

2 Байт кода семейства.

3 Старший байт номера карточки.

4 Младший байт номера карточки.

5 Контрольный бит (соответствует паритету на нечетность для предыдущих 12

бит данных).
