Паспорт и руководство по эксплуатации
4 КРАТКОЕ ОПИСАНИЕ
4.1 Устройство
Корпус стойки-считывателя представляет собой трубу из нержавеющей стали, в
верхней части которой расположена плата считывателя и ЖКИ. Для монтажа стойки-
считывателя на установочной поверхности в комплект поставки входит основание, к
которому непосредственно крепится корпус стойки.
Считыватель имеет встроенную звуковую индикацию. Считывание кода
подтверждается кратковременным включением звукового индикатора.

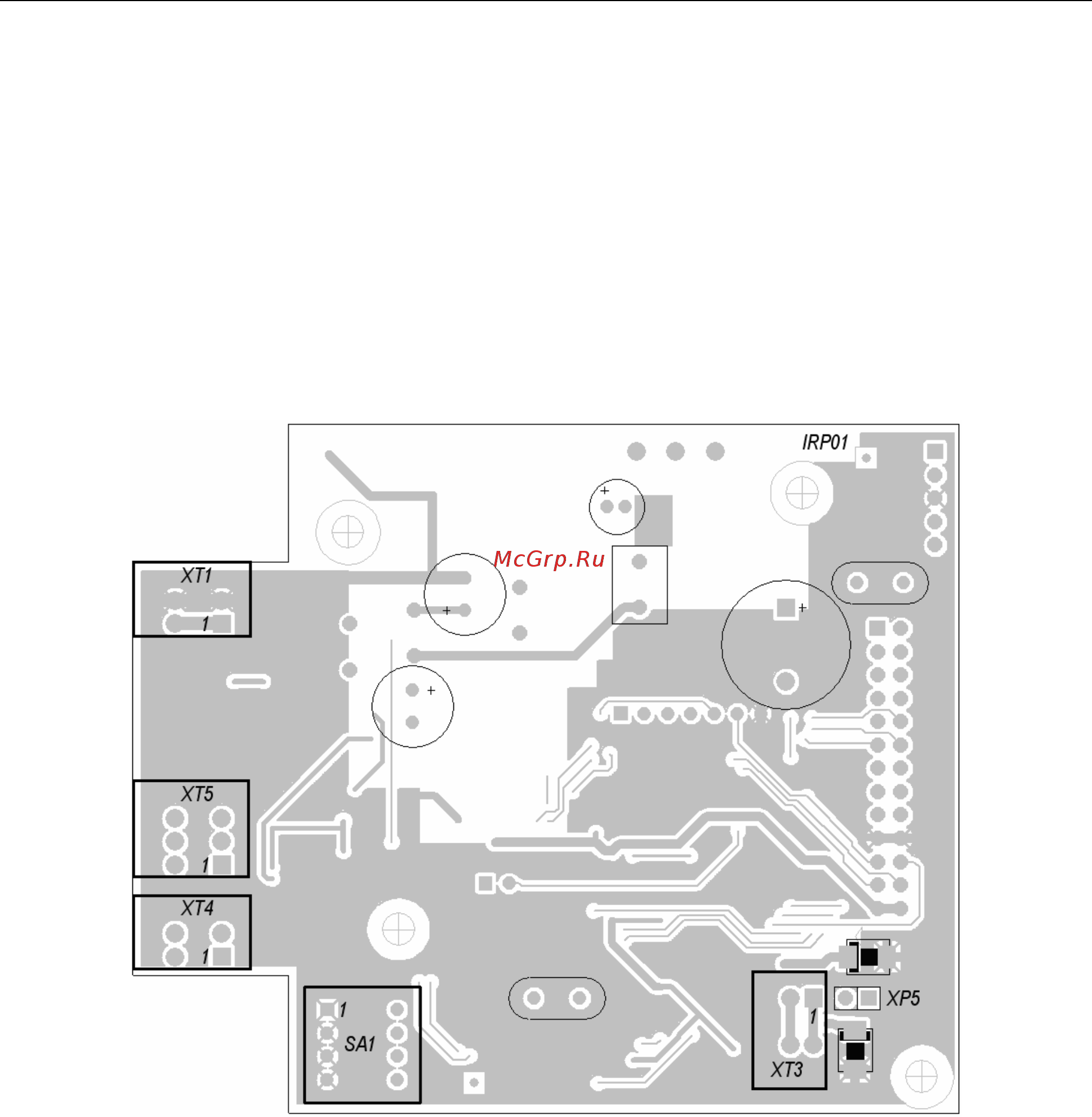

Внешний вид платы считывателя представлен на рисунке 2.
Рисунок 2. Внешний вид платы считывателя
На плате расположены:
ХТ1 – разъемы для подключения питания.
ХТ3 – разъем для подключения через интерфейс RS-485.
ХТ4 и ХТ5 – разъемы для подключения через интерфейс Wiegand.
ХР5 – разъем «отключение концевого резистора» для RS-485.
SA1 – DIP-переключатель для конфигурации считывателя.
