Стойка-считыватель PERCo-IRP01

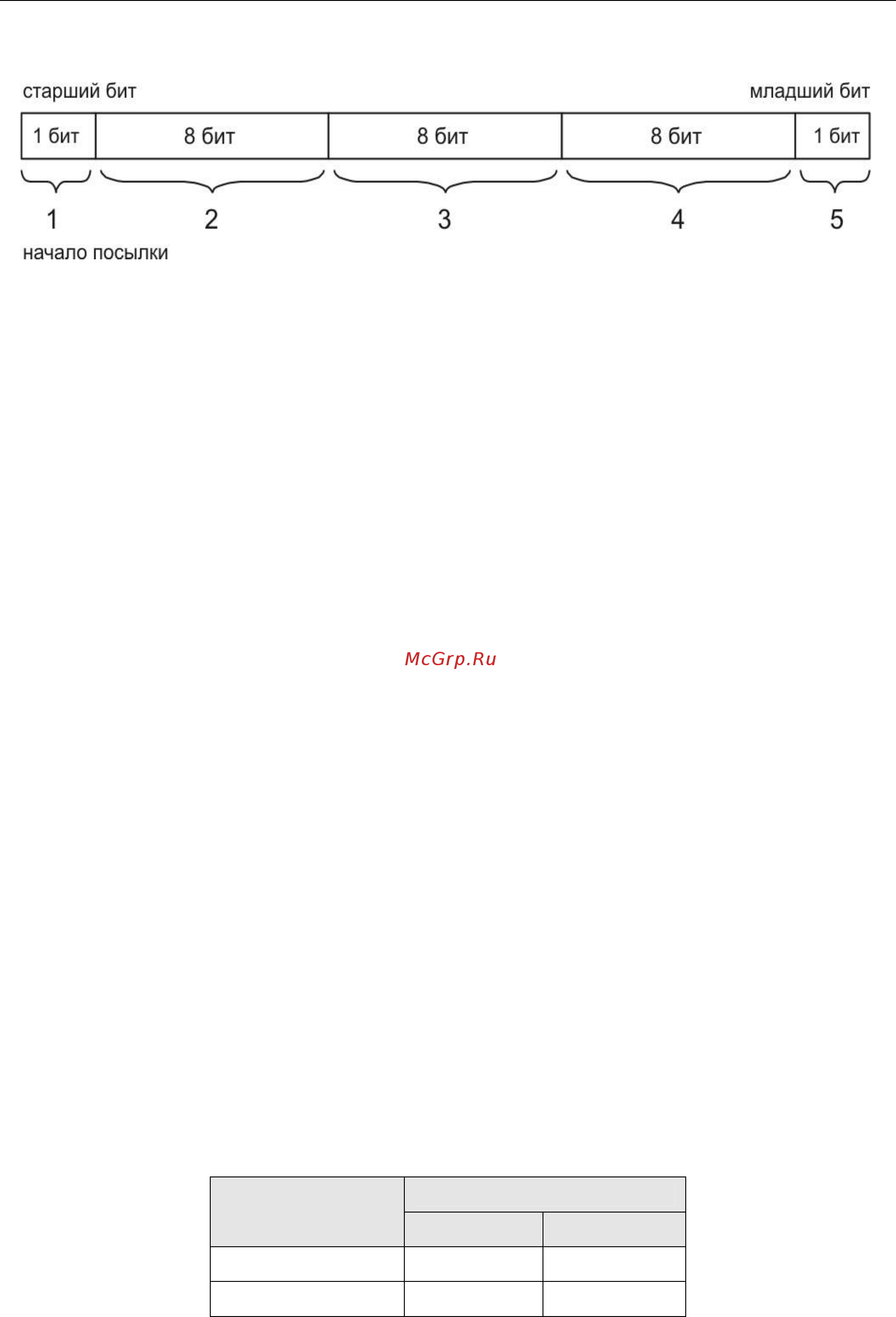

Структура выходной кодовой посылки в формате Wiegand 26 (H10301) представлена

на рисунке:

1 Контрольный бит (соответствует паритету на четность для следующих 12 бит

данных)

2 Байт кода семейства

3 Старший байт номера карточки

4 Младший байт номера карточки

5 Контрольный бит (соответствует паритету на нечетность для предыдущих 12

бит данных).

5 КОНФИГУРАЦИЯ

Выбор интерфейса считывателя осуществляется с помощью переключателя №1

DIP-переключателя SA1, расположенного на плате считывателя (см. рис. 2):

 ON – подключение к интерфейсу RS-485,

 OFF – подключение к интерфейсу Wiegand.

5.1 Работа считывателя в режиме RS-485

Подключение считывателя к контроллеру СКУД по интерфейсу RS-485 используется

в системах PERCo-Web, PERCo-S-20 (PERCo-S-20 «Школа»). Для работы

считывателя в режиме RS-485 переключатель №1 DIP-переключателя SA1,

расположенного на плате считывателя (см. рис. 2), должен быть установлен в

положение ON.

5.1.1 Выбор номера считывателя

При подключении к интерфейсу RS-485 для определения направления прохода при

установке считывателей им необходимо установить разные номера. Привязка

номера считывателя к направлению прохода осуществляется программно от

компьютера.

Выбор номера считывателя осуществляется с помощью переключателя №2

DIP-переключателя SA1, расположенного на плате считывателя (см. рис. 2), при

этом переключатель №1 должен быть установлен в положение ON. Номер

считывателя определяется согласно таблице 1.

Таблица 1. Установка номера считывателя

на DIP-переключателе SA1

Переключатель

Номер

считывателя

№1 №2

Считыватель №1 ON ON

Считыватель №2 ON OFF
