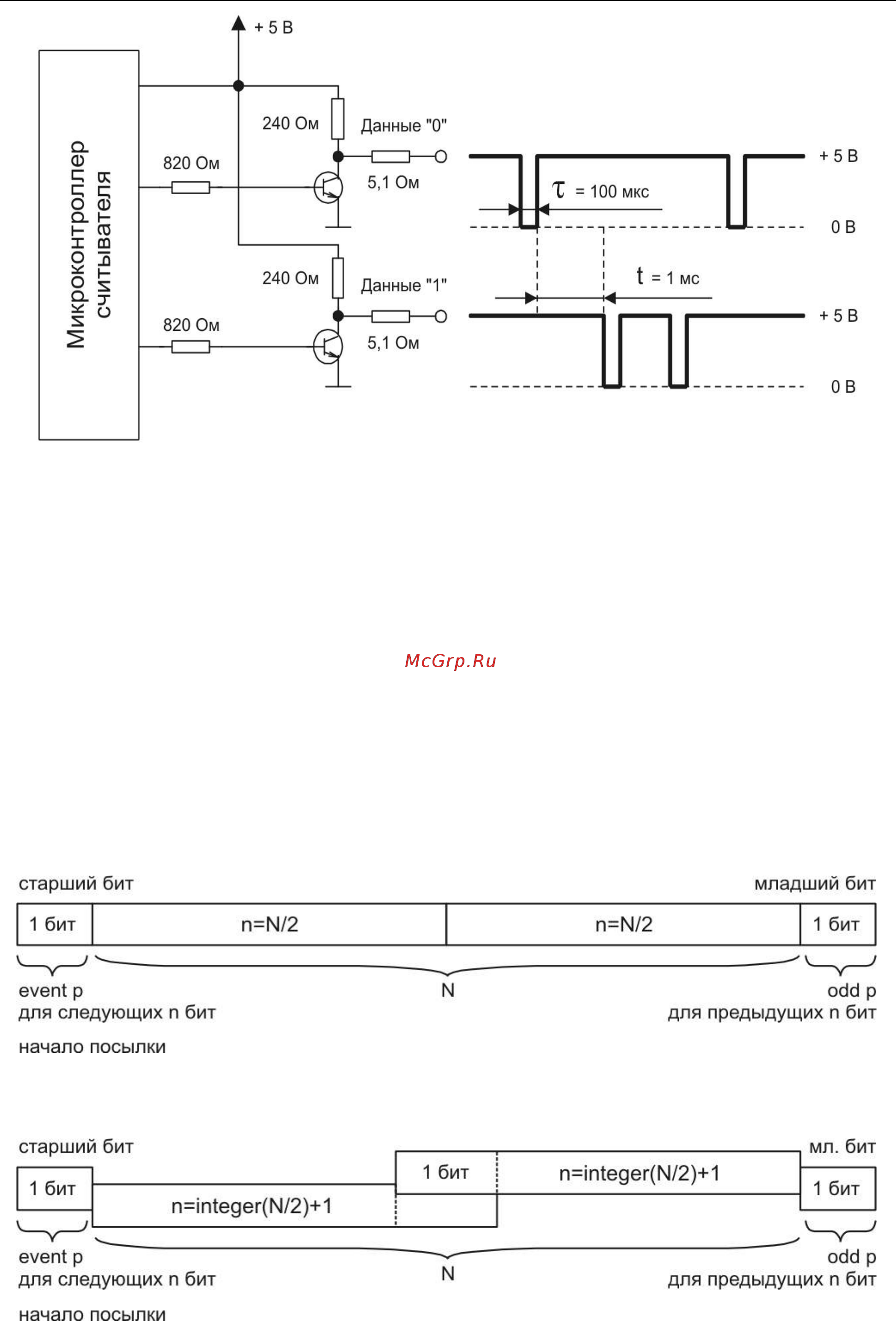

Рисунок 4. Схема формирования выходных сигналов считывателя и их эпюры

Длина кодовой посылки зависит от выбранного при монтаже формата выходных

данных считывателя и может быть либо фиксированной, либо определяться

размерностью данных, полученных от идентификатора.

При отличии длины кодовой посылки, принятой от идентификатора, от длины

выходной кодовой посылки действуют следующие правила:

 если принятая от идентификатора кодовая посылка длиннее выхо

дной,

отбрасываются лишние старшие разряды;

 если принятая от идентификатора кодовая посылка короче выходной,

недостающие старшие разряды заполняются нулями.

Структура кодовой посылки и порядок расчета паритетов в ней для форматов

фиксированной длины представлены на следующих рисунках:

 Кодовый сигнал от идентификатора имеет в своем составе четное количество

бит (N/2 – целое число):

 Кодовый сигнал от идентификатора имеет в своем составе нечетное

количество бит (N/2 – не целое число):
