ПРОГРАММИРОВАНИЕ БЛОКА ВЫЗОВА
44
Загрузка конфигурационных данных из носителя информации
Для БВ моделей DP303-RD(C)xx перед проведением работ необходимо подключить счи-
тыватель ключей ТМ (например, ST11 или ST12) к клеммам GND и ML блока вызова.
1. Войти в режим программирования установщиком (см. стр. 25).
2. Приложить носитель информации к считывателю, нажать кнопку «5» а затем
кнопку «В».

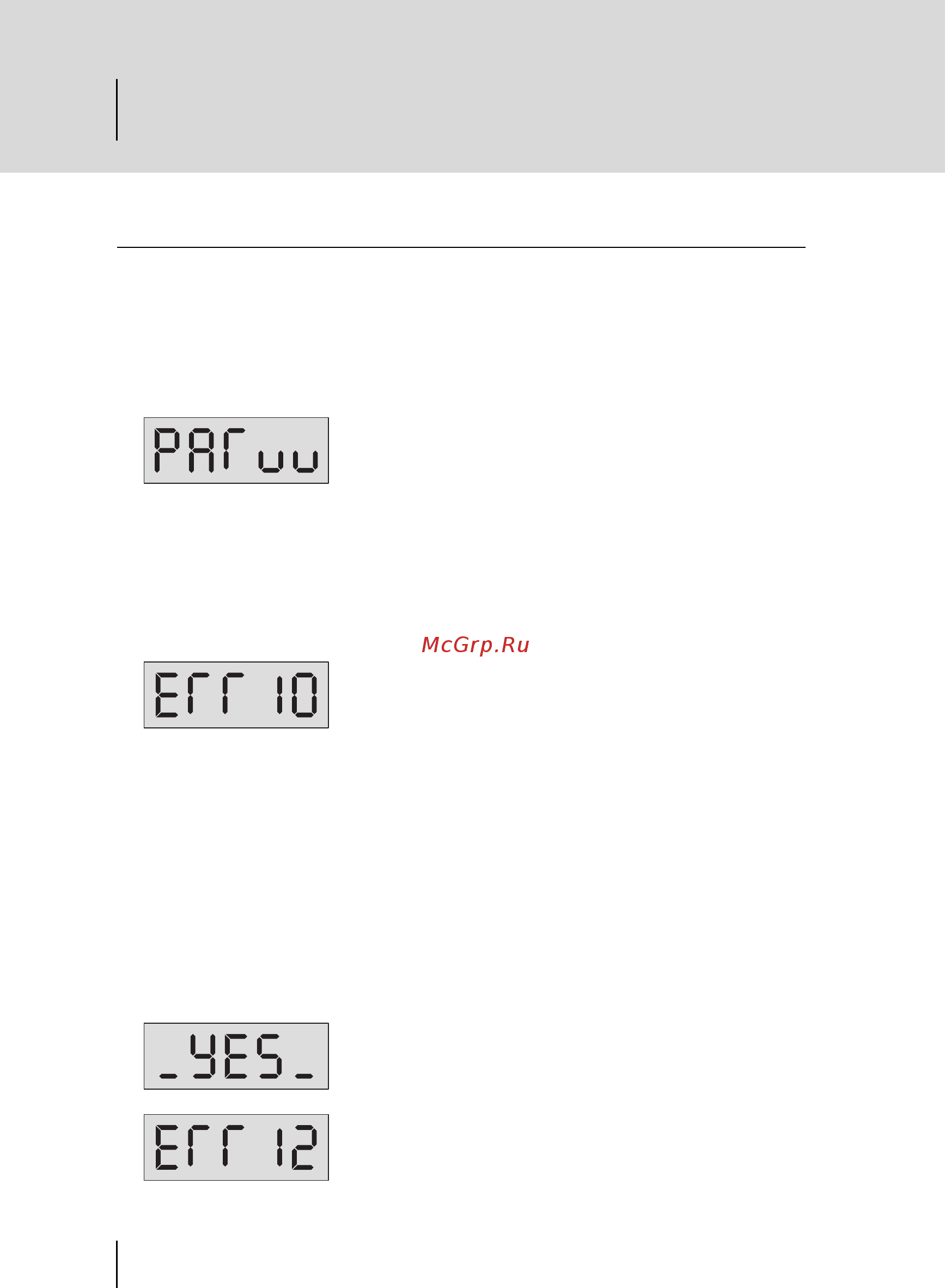

Система проведет проверку содержимого носителя и если он не содержит кон-
фигурацию, то на индикаторе появится сообщение – при-
глашение для ввода кода установщика:
Ошибка, связанная с отсутствием в носителе конфигурационного файла от
данной модели БВ может быть устранена только загрузкой его из АРМа или
другого БВ.
Если носитель информации содержит конфигурационный файл, система про-
водит проверку соответствия серийного номера БВ и серийного номера в
носителе информации.
При их несовпадении выдается непродолжительный звуковой сигнал, а через
некоторое время появляется индикация:
В случае равенства серийных номеров блока вызова и КФ носителя инфор-
мации, начинается запись информации в БВ.
При несовпадении серийного номера БВ с серийным номером в конфигура-
ционном файле можно заставить БВ загрузить конфигурацию с другим серий-
ным номером. Для этого необходимо сначала выполнить установки, описанные в
разделе «Игнорирование серийного номера» (см. стр. 35).
Далее путем однократного нажатия кнопки «В» переходим на параметр PS001 и
однократным нажатием кнопки «С» на выбор режима редактирования, сопровож-
даемый индикацией SEL. Затем прикладываем носитель информации к считыва-
телю, нажимаем кнопку «5» и наблюдаем за процессом загрузки конфигурации.
Об успешном течении загрузки информации свидетельствует отсутствие надпи-
сей на индикаторе в течение процесса, который длится около 20 секунд, и по-
явление надписи по его окончании:
Если же в процессе передачи информации произошел
сбой связи с БВ, на индикаторе появляется надпись:
