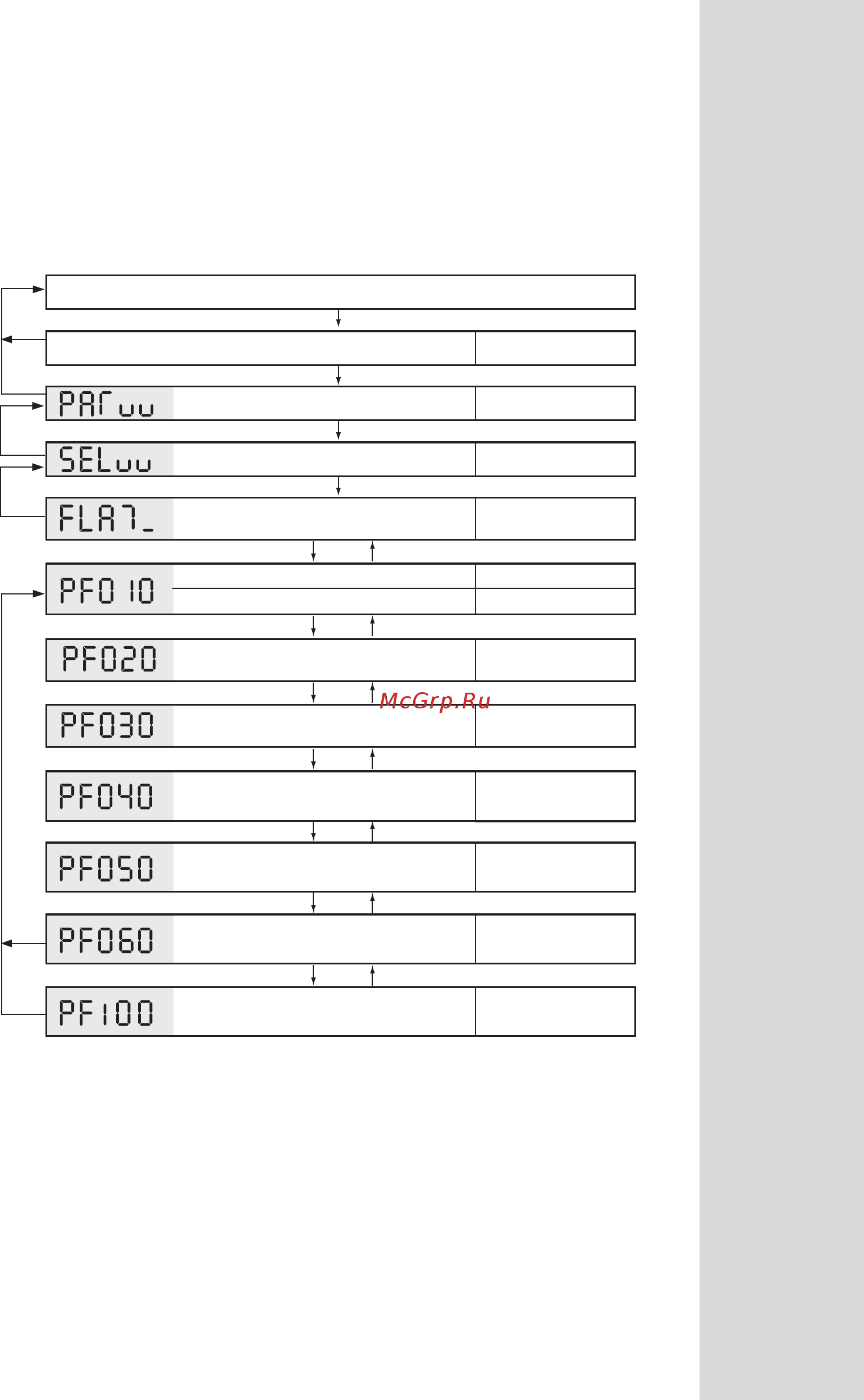

ПРИЛОЖЕНИЕ I. Алгоритмы программирования блока вызова
2. Программирование параметров квартиры
КОД ВХОДА В РЕЖИМ
12321
ПАРОЛЬ УСТАНОВЩИКА
54321
(по умолчанию)
ДЕЖУРНЫЙ РЕЖИМ
«
В
»
«
В
»
«
В
»
«
В
»«
C
»
«
В
»«
C
»
«
В
»«
C
»
«
В
»«
C
»
«
В
»«
C
»
«
В
»
«
В
»
«
С
»
«
С
»
«
С
»
«
С
»
СИСТЕМНЫЕ УСТАНОВКИ
Номер квартиры
0
– кв. присутствует
1
– кв. отсутствует
Индивидуальный код клиента
Код вызова квартиры
Признак отсутствия квартиры
Разрешение клиенту записывать/
стирать свои ключи
Блокировка связи с квартирой
1...1999 / 0...9999
0...9999
0000...9999
Разрешение клиенту редактировать
индивидуальный код открывания двери
(4 цифры)
«
2
»
(параметры квартиры)
0
– запрещено
1
– разрешено
0
– запрещено
1
– разрешено
«
В
»«
C
»
Индивидуальный запрет отзвонки
0
– отзвонка разрешена
1
– отзвонка запрещена
0
– связь есть
1
– связь блокирована
«
В
»«
C
»
Индивидуальный код открывания двери
*
**
**
*
*
* для БВ с версией ПО 333
** недоступно для БВ с версией ПО 333
