Dell Vostro 3568, 3568-8630 [23/86] Извлечение жесткого диска из кронштейна жесткого диска

b оптический дисковод

c клавиатуру

d нижнюю крышку

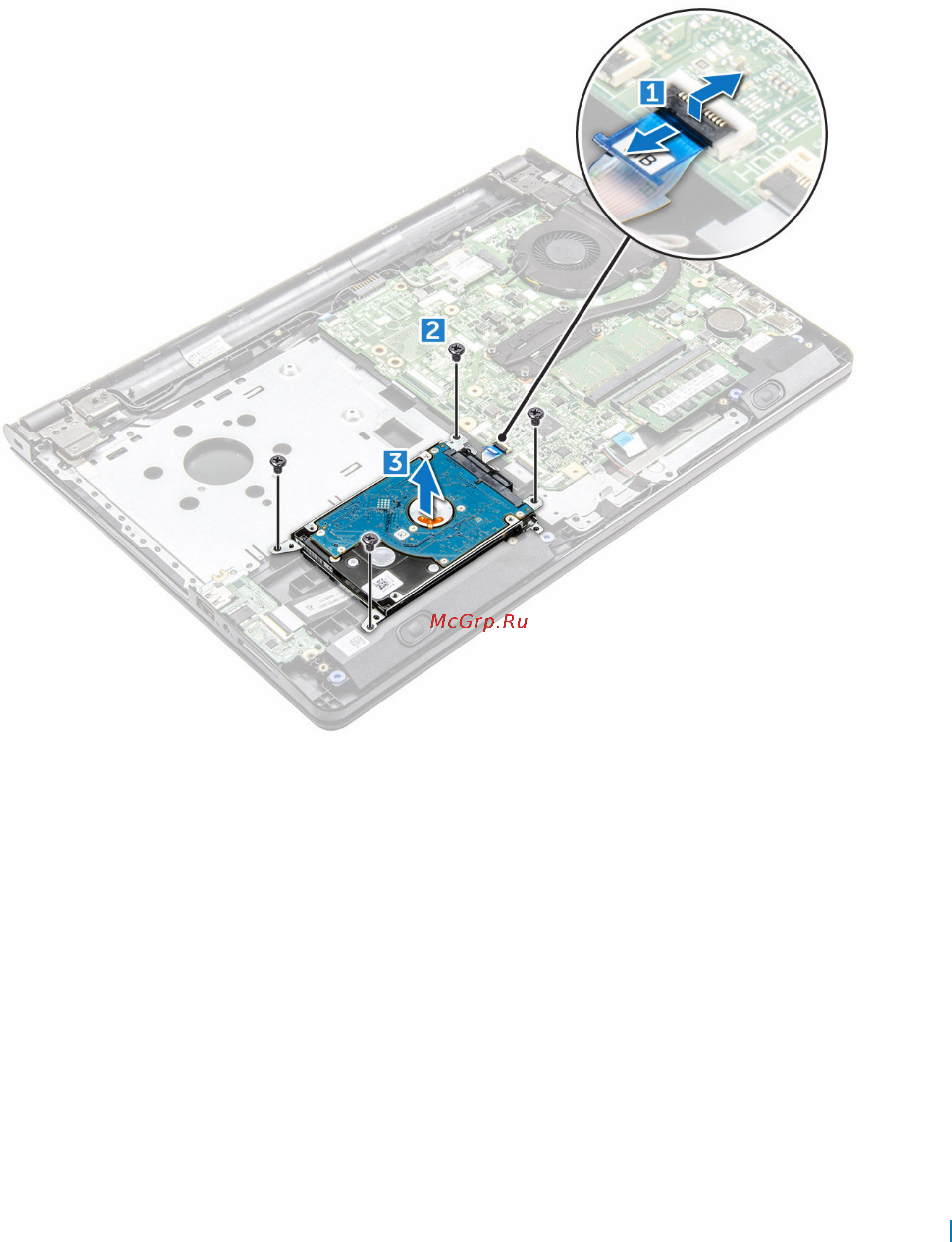

3 Извлечение жесткого диска в сборе:

a Отсоедините кабель жесткого диска от разъема на системной плате [1].

b Выкрутите винты, с помощью которых жесткий диск в сборе крепится к компьютеру [2].

c Поднимите жесткий диск в сборе и извлеките его из компьютера [3].

Извлечение жесткого диска из кронштейна жесткого диска

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a аккумулятор

b оптический дисковод

c клавиатуру

d нижнюю крышку

e жесткий диск в сборе

3 Чтобы извлечь жесткий диск из жесткого диска в сборе:

a Потяните за разъем кабеля жесткого диска и отсоедините его от жесткого диска [1].

b Извлеките винты крепления консоли жесткого диска к жесткому диску [2].

c Извлеките жесткий диск из консоли жесткого диска [3].

Извлечение и установка компонентов 23
