Dell Vostro 3568, 3568-8630 [31/86] Установка системного вентилятора

a аккумулятор

b оптический дисковод

c клавиатуру

d нижнюю крышку

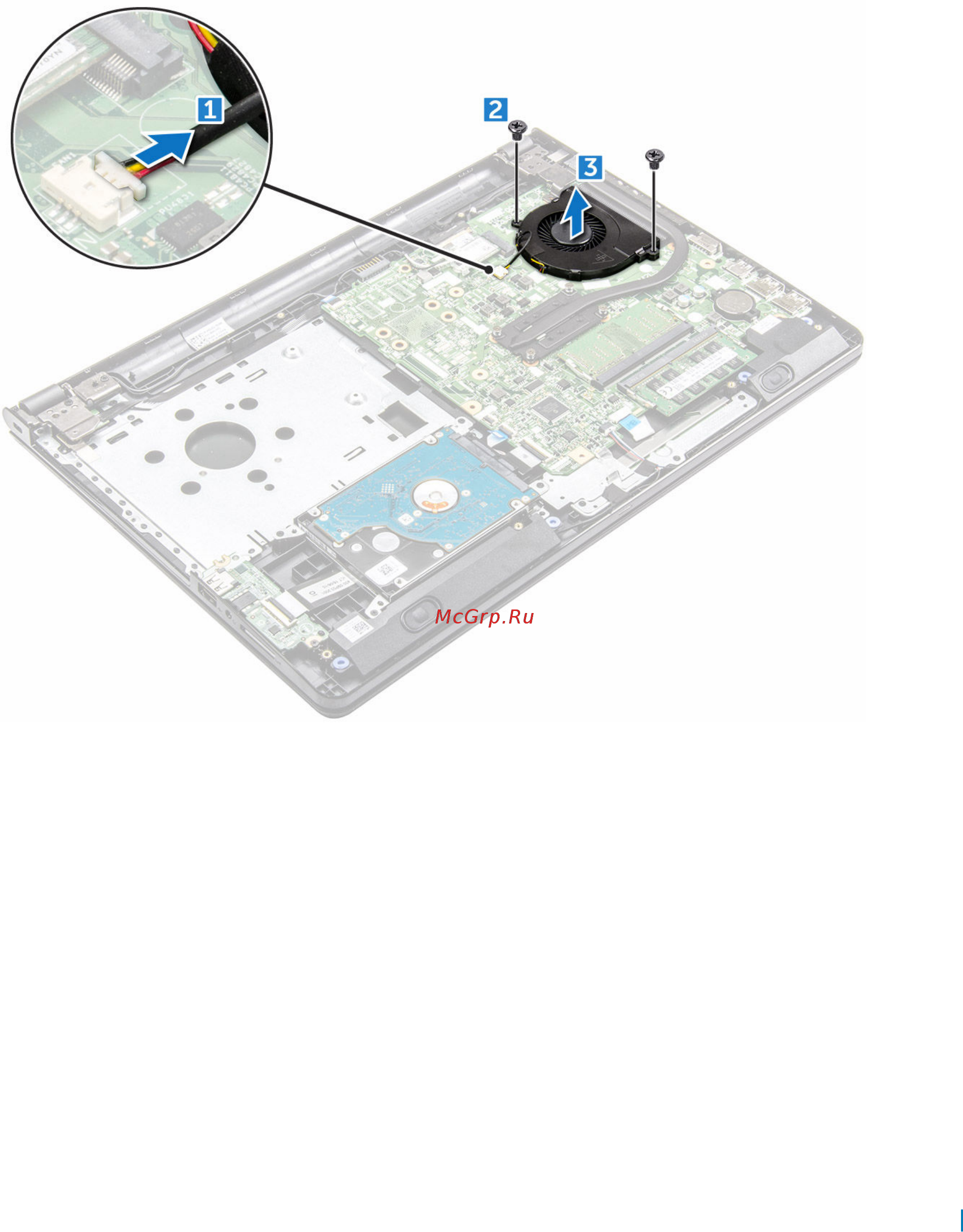

3 Чтобы извлечь системный вентилятор:

a Отсоедините соединительный кабель системного вентилятора от системной платы [1].

b Извлеките винты, которыми системный вентилятор крепится к компьютеру [2].

c Приподнимите системный вентилятор и снимите его с компьютера [3].

Установка системного вентилятора

1 Установите системный вентилятор в корпус.

2 Закрепите системный вентилятор в компьютере, затянув винты.

3 Подключите соединительный кабель системного вентилятора к разъему системной платы.

4 Установите:

a нижнюю крышку

b клавиатуру

c оптический дисковод

d аккумулятор

5 Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.

Извлечение и установка компонентов 31
