Brother ML-900 [24/144] Намотка и установка шпульки
![Brother ML-900 [24/144] Намотка и установка шпульки](/views2/1026215/page24/bg18.png)
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
22

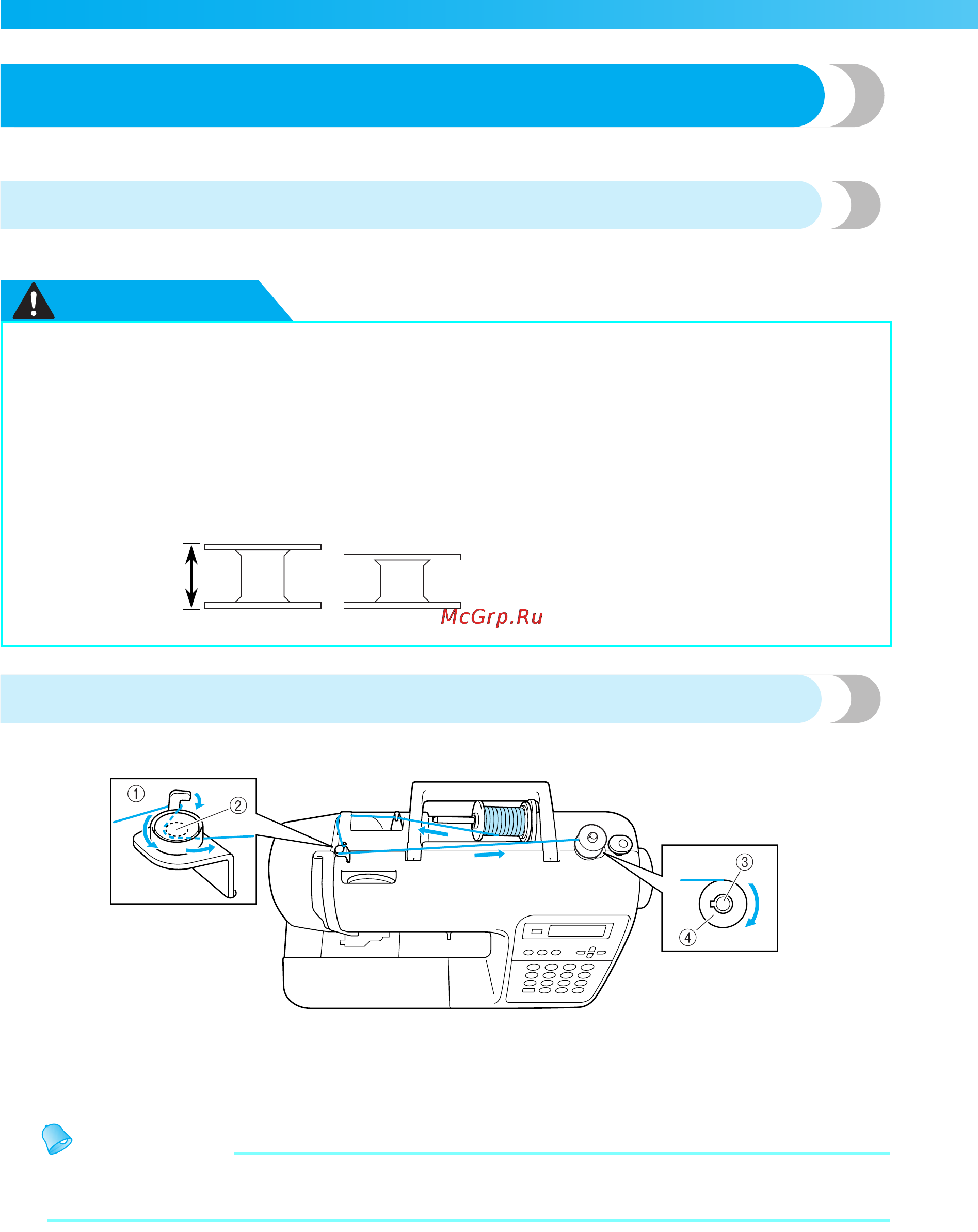

Намотка и установка шпульки
В этом разделе описывается намотка шпульки и ее установка в машину.
Меры предосторожности
Соблюдайте перечисленные ниже меры предосторожности, относящиеся к обращению со шпульками.
ОСТОРОЖНО!
Намотка шпульки
Намотайте шпульку, чтобы подготовить нижнюю нить для шитья.
a Крючок нитенаправителя для намотки шпульки
b Натяжной диск
c Вал устройства намотки шпульки
d Шпулька
Напоминание
z Последовательность заправки нити для намотки шпульки обозначена на машине пунктирной
линией. Заправьте нить в соответствии с этими обозначениями.
● Используйте только шпульку (номер по каталогу: SFB(XA5539151)), предназначенную
специально для этой швейной машины. Использование какихлибо иных шпулек может
привести к травме или повреждению машины.
● Шпулька, входящая в комплект поставки, разработана специально для этой швейной
машины. Если использовать шпульки, предназначенные для других моделей, машина не будет
работать надлежащим образом. Используйте только шпульку из комплекта поставки или
шпульки того же типа (номер по каталогу: SFB(XA5539151)).
1
23
4
a Реальный размер
b Для данной модели
c Для других моделей
d 11,5 мм (7/16 дюйма)
a
