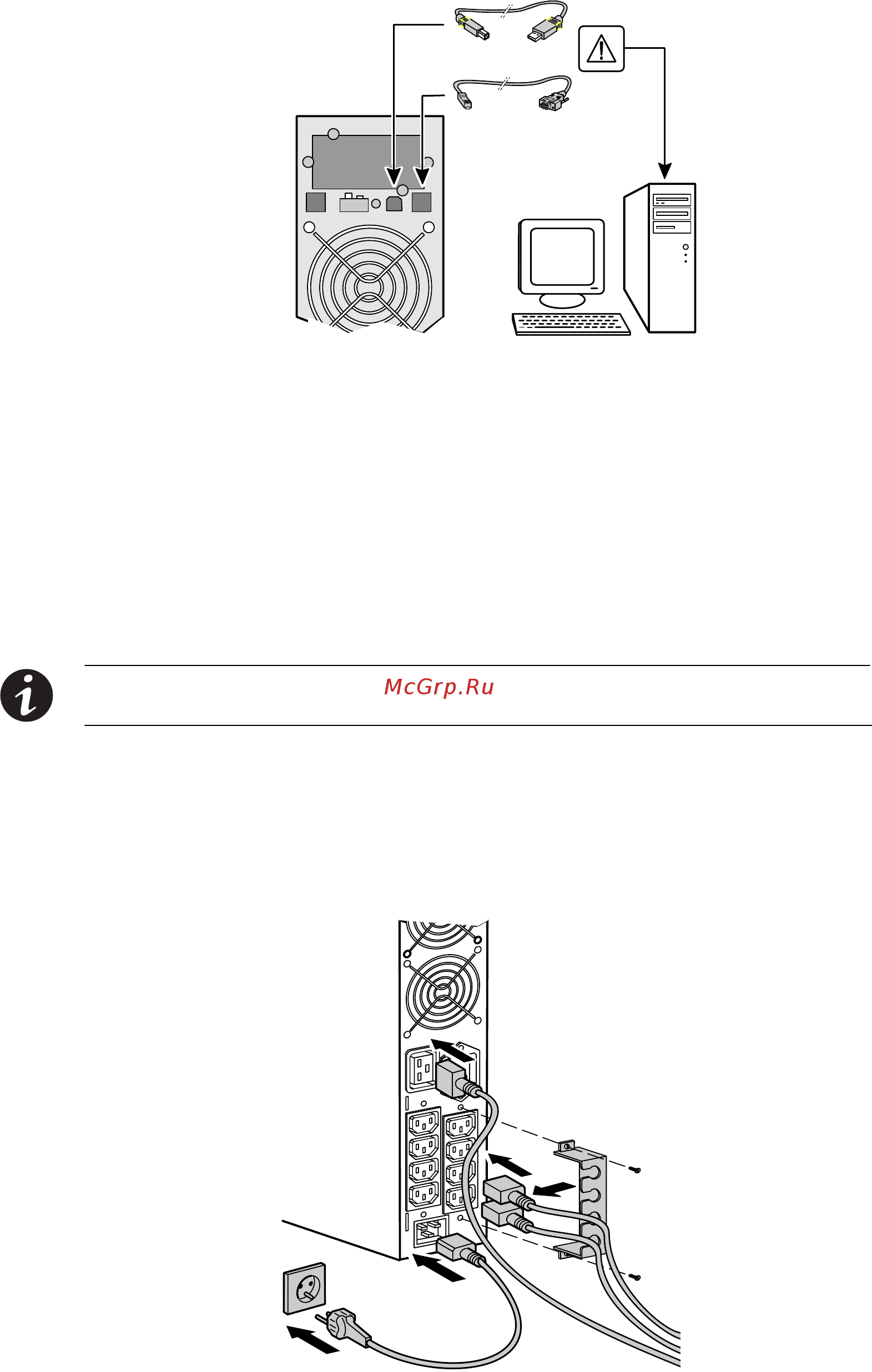

Установка 3 Если вы планируете установить программу управления питанием подключите свой компьютер к порт USB или коммуникационному порту RS 232 прилагаемым кабелем связи Рисунок 9 Установка кабеля связи 4 Только для вариантов установки в стойку Если ваша стойка имеет проводники для заземления или прикрепления незаземленных металлических деталей присоедините кабель заземления не входит в комплект поставки к винт заземления См Задние панели ИБП на странице 20 5 Подключите защищаемое оборудование к соответствующим выходным разъемам ИБП см страницу 27 где указаны более подробные сведения о сегментах нагрузки См К ПРИМЕЧАНИЕ НЕ ЗАЩИЩАЙТЕ лазерные принтеры при помощи ИБП ввиду исключительно высокой потребляемой мощности нагревательных элементов 6 Только для высоковольтных моделей Установите скобу фиксации шнуров чтобы закрепить шнуры и ослабить их натяжение см 10 Подключите шнур питания 10А к входному гнезду на задней панели ИБП для моделей 2500 3000 ВА прилагается шнур питания 16А Рисунок 10 Установка шнуров питания и оборудования только для высоковольтных 18 Руководство пользователя ИБП Eaton 5130 1250 3000 ВА 164201941 Rev1www eaton com powerquality
